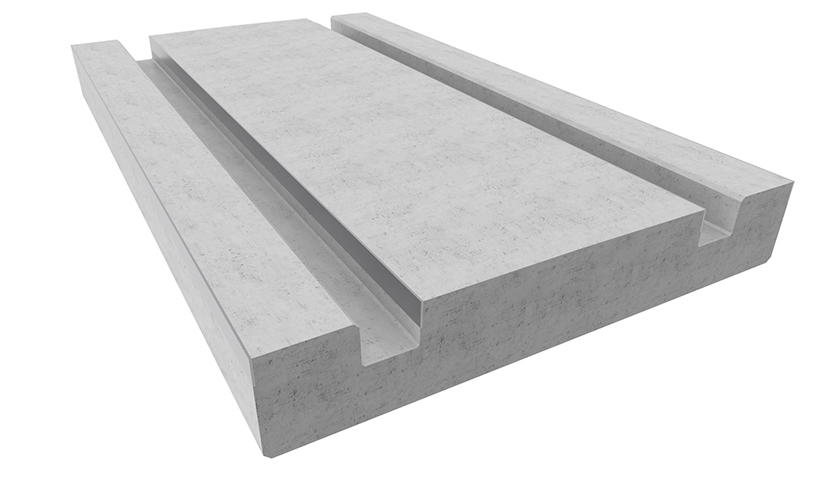

Les dalles préfabriquées en béton armé TINES® LC-L, destinées au revêtement ferroviaire-route intégré, sont fabriquées selon des dimensions standard :
- Largeur : 2,40 m
- Épaisseur : 0,40 m
- Longueur : 3,0 m (TINES® LC-L3), 4,0 m (TINES® LC-L4), 6,0 m (TINES® LC-L6)
Le choix des dimensions des dalles dépend de la configuration géométrique de la voie. Le revêtement ferroviaire-route intégré peut être utilisé sur des lignes monopistes ou multipistes, dans des voies de toutes classes, avec une largeur de 1435 mm ou 1520 mm, équipées de rails 49E1 et 60E1, sur des tronçons droits ou dans des courbes de rayon :
- R ≥ 650 m pour les dalles de 6 m (TINES® LC-L6)
- R ≥ 300 m pour les dalles de 4 m (TINES® LC-L4)
- R ≥ 180 m pour les dalles de 3 m (TINES® LC-L3)
Documents :
- Évaluation Technique Nationale n° IK-KOT-2020/0091 édition 4
- Certificat de Conformité de Production d’Usine n° 128-UWB-081
- Déclarations Nationales des Propriétés d’Usage
- Fiches Techniques
Pour préparer une offre technique-commerciale, veuillez nous contacter : handlowy@tinesrail.com
