Les supports de blocs de rails en enveloppe – système TINES® EBS sont destinés à être utilisés dans des revêtements de voies sans ballast, en particulier sur des tronçons où il est essentiel de réduire les vibrations générées par le passage des véhicules ferroviaires (par exemple sur des ouvrages d’art en acier ou en béton ainsi que dans les tunnels).
Les supports de blocs sont intégrés dans des logements préfabriqués en béton ou en acier à l’aide d’une masse de coulage élastique TINES® Polyrail.
On distingue deux variantes de supports de blocs TINES® EBS :
- Support de bloc TINES® EBS – LR (Light Rail – rail léger) : Utilisé pour des charges d’essieu maximales jusqu’à 160 kN et des vitesses de véhicules V ≤ 140 km/h.
- Support de bloc TINES® EBS – HR (Heavy Rail – rail lourd) : Utilisé pour des charges d’essieu maximales jusqu’à 245 kN et des vitesses de véhicules V ≤ 250 km/h.
Chaque variante de support de bloc TINES® EBS peut se décliner en trois versions :
- support de bloc TINES® EBS qualifié comme « rigide »
– EBS-HR-SS – avec une rigidité statique allant jusqu’à 60 MN/m
– EBS-LR-SS – avec une rigidité statique allant jusqu’à 60 MN/m
- support de bloc TINES® EBS qualifié comme « moyen »:
– EBS-HR-MS – avec une rigidité statique allant jusqu’à 30 MN/m,
– EBS-LR-MS – avec une rigidité statique allant jusqu’à 15 MN/m
- support de bloc TINES® EBS qualifié comme « souple » :
– EBS-HR-LS – avec une rigidité statique allant jusqu’à 15 MN/m
– EBS-LR-LS – avec une rigidité statique allant jusqu’à 9 MN/m
Le choix de la variante et de la version du support de bloc TINES® EBS pour une solution de revêtement de voie spécifique doit être conforme au projet technique.
Les supports de blocs en enveloppe se répartissent en deux types :

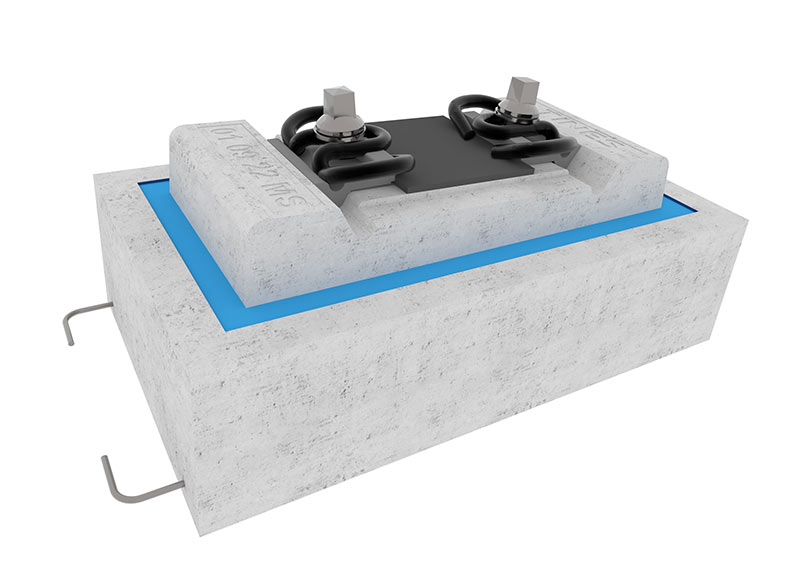

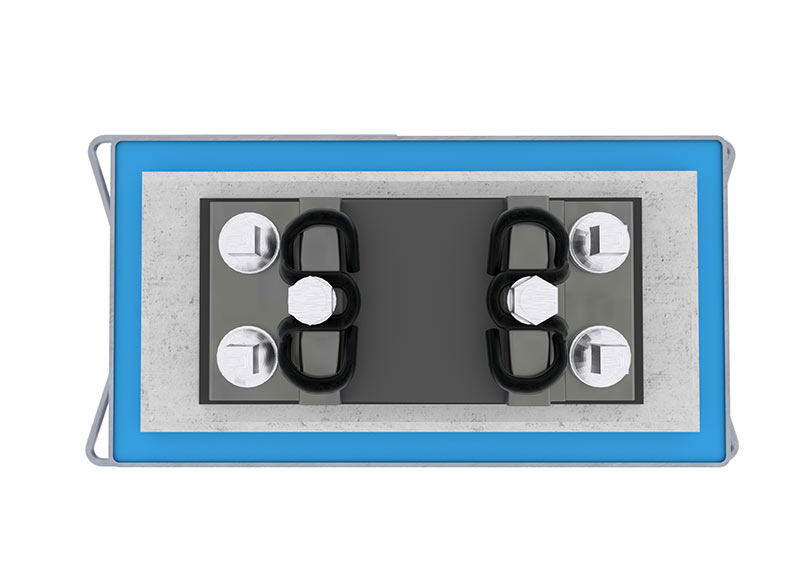

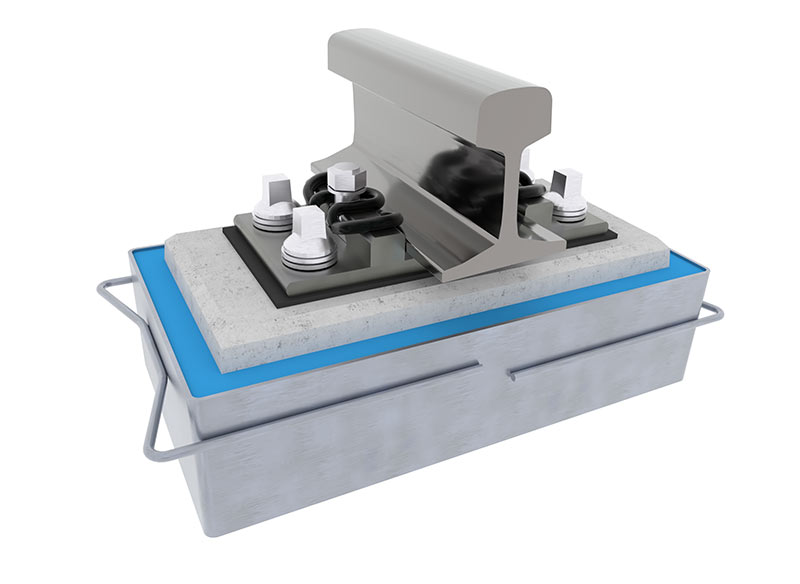

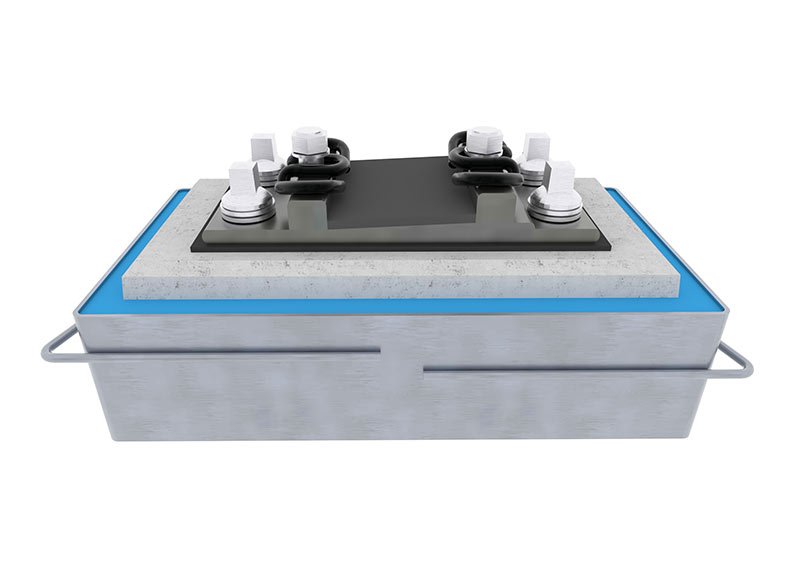

1. support de bloc TINES® EBS
– destiné à être utilisé dans le revêtement de voie : (Utilisé sur des lignes ferroviaires conventionnelles, larges ou étroites, sur des tronçons en surface ou souterrains – y compris dans le métro – et sur des tronçons droits ou en courbe)

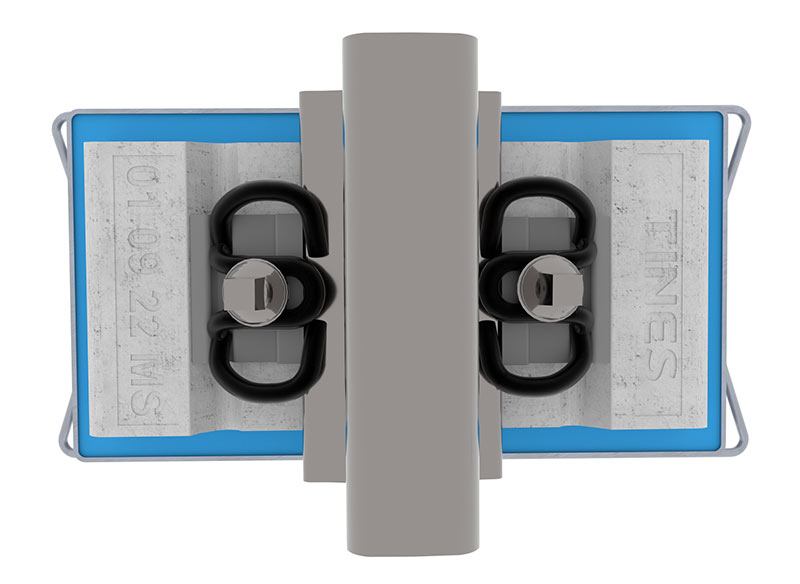

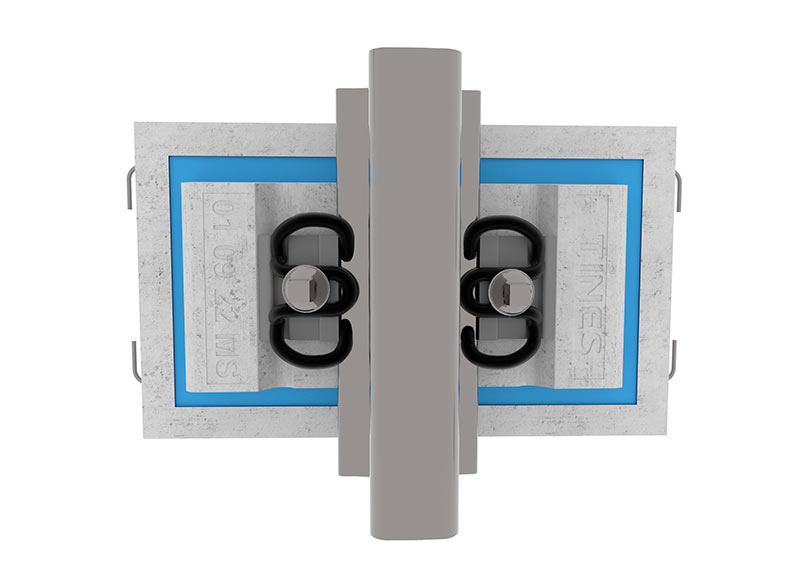

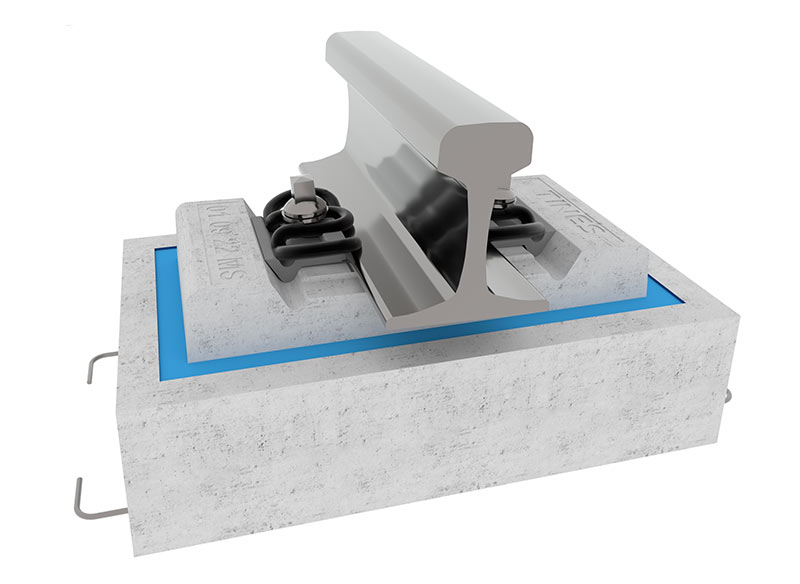

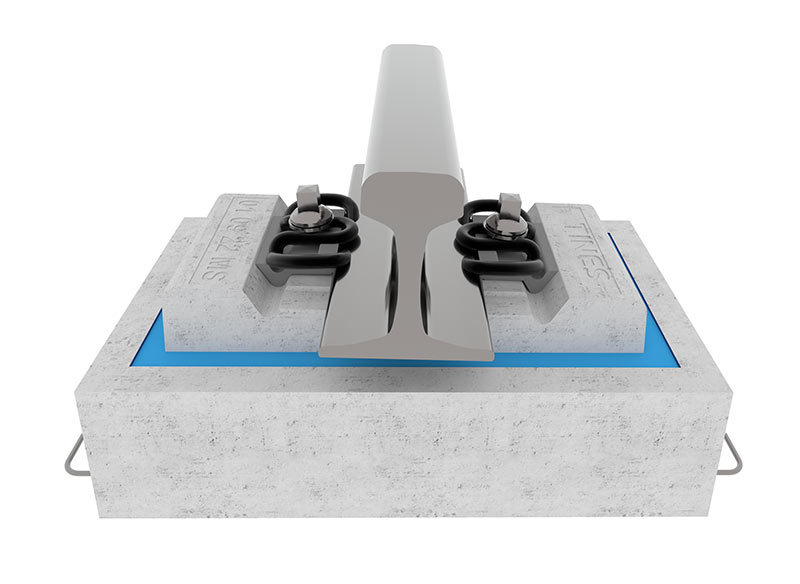

TINES® EBS HR 60E1 MS.B

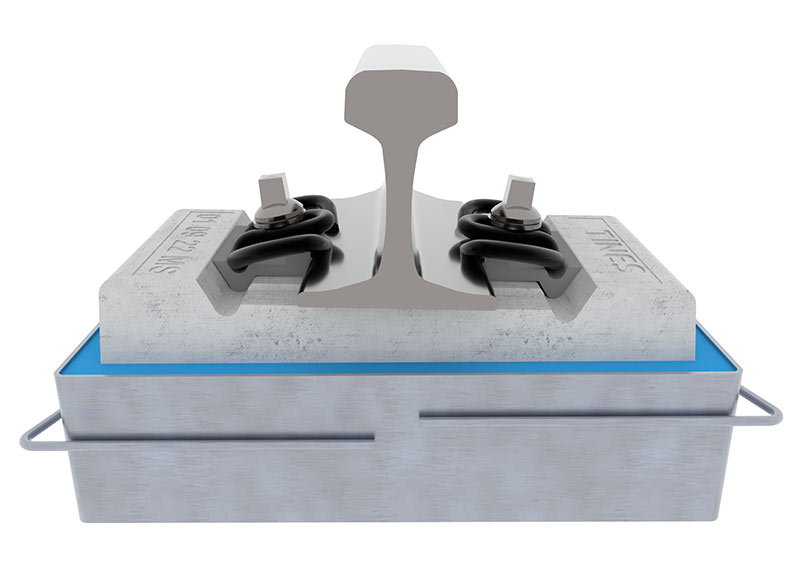

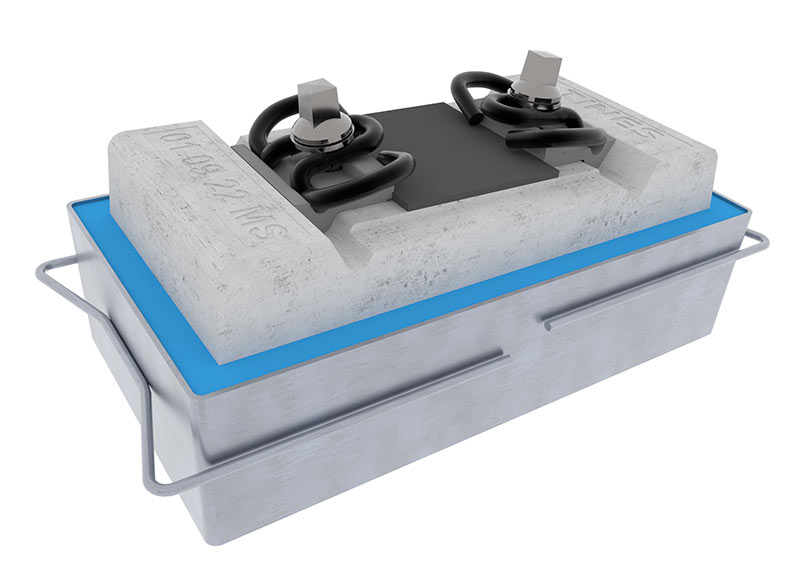

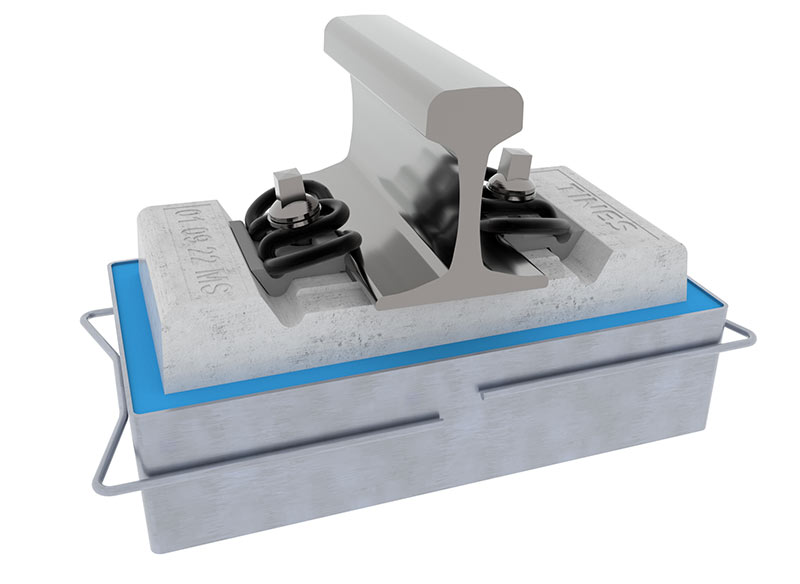

TINES® EBS HR 60E1 MS.S

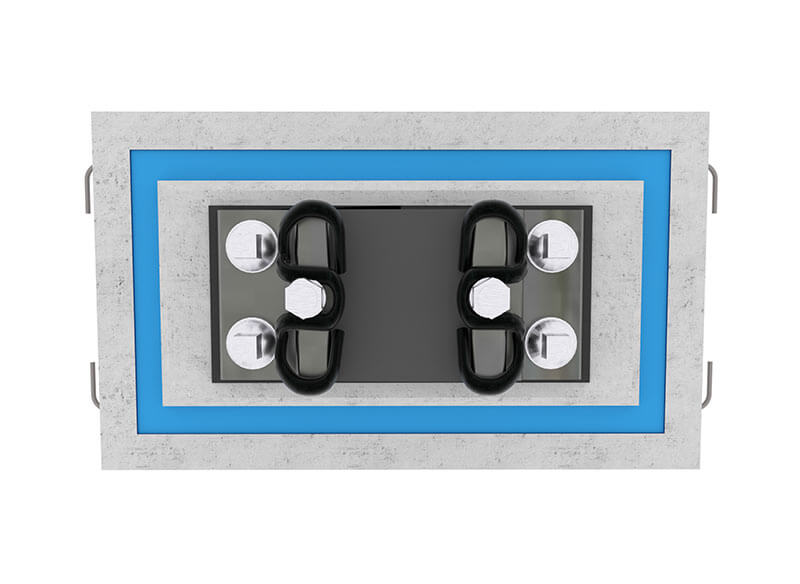

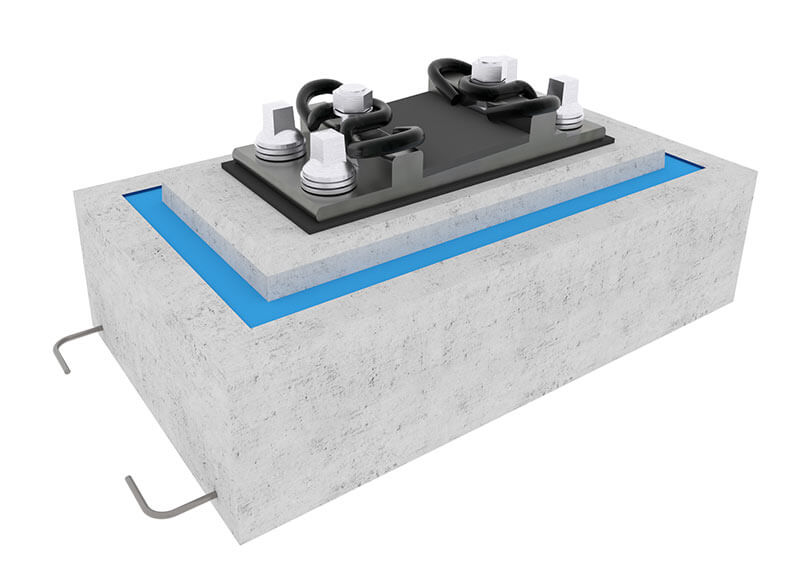

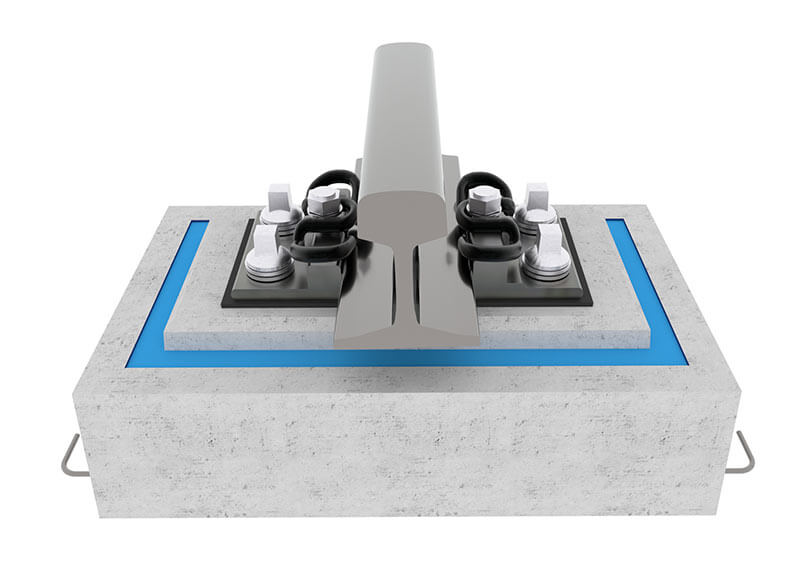

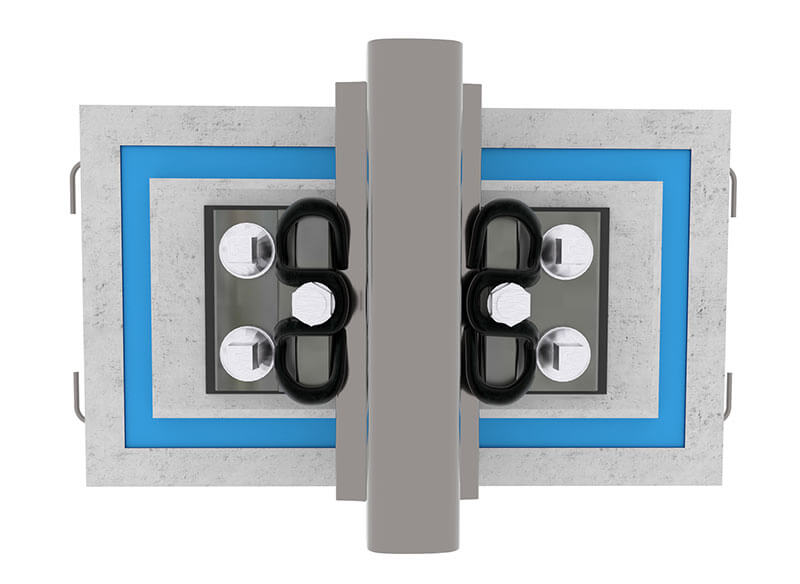

TINES® EBS HR 49E1 500.250.B

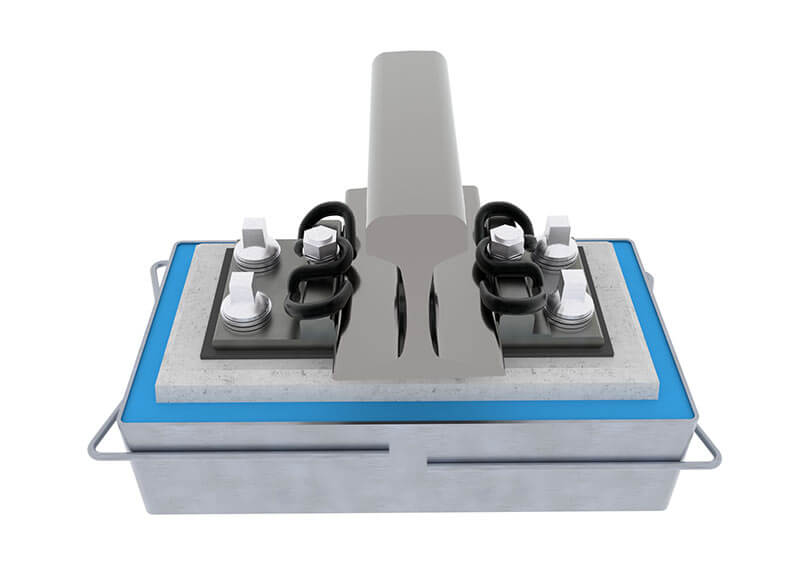

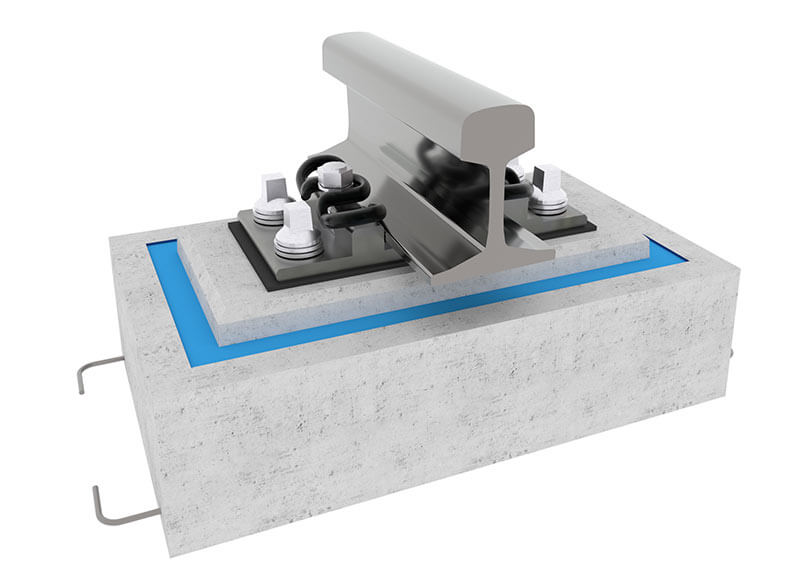

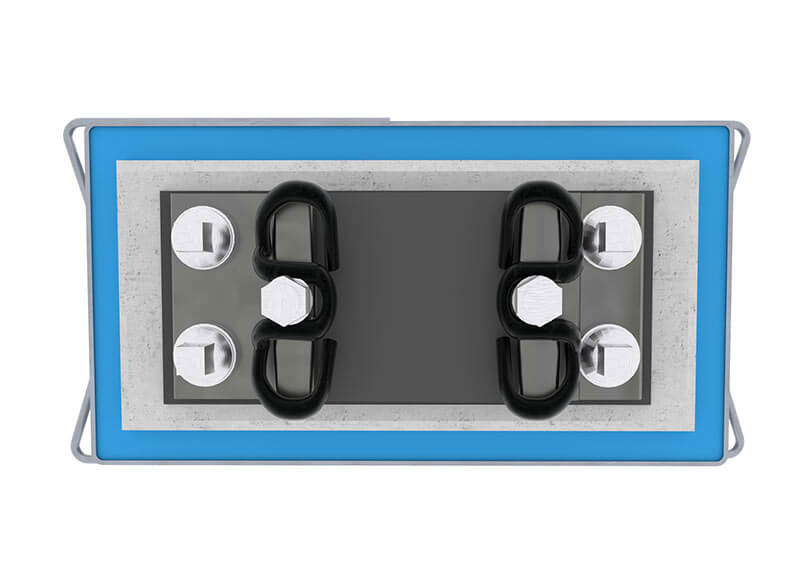

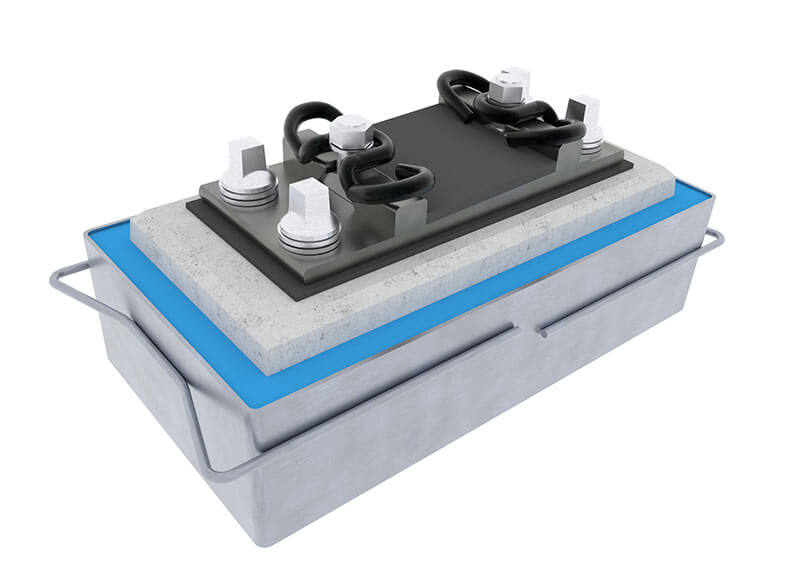

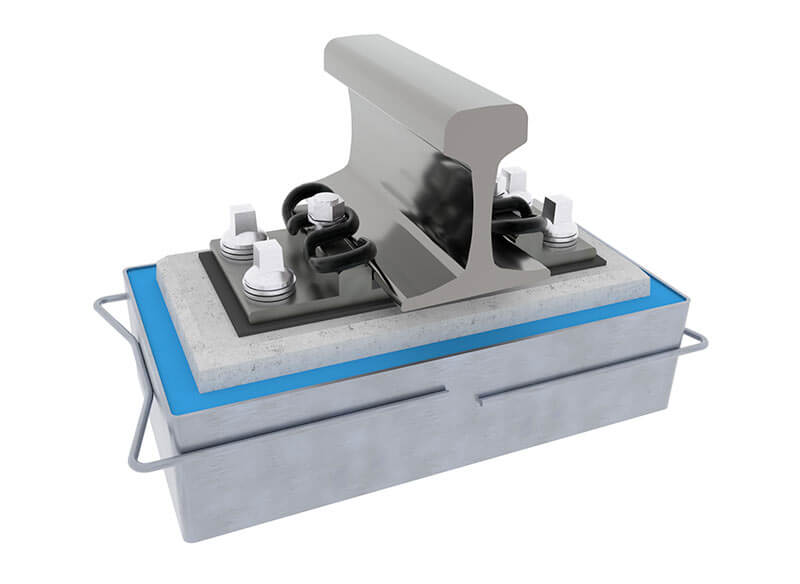

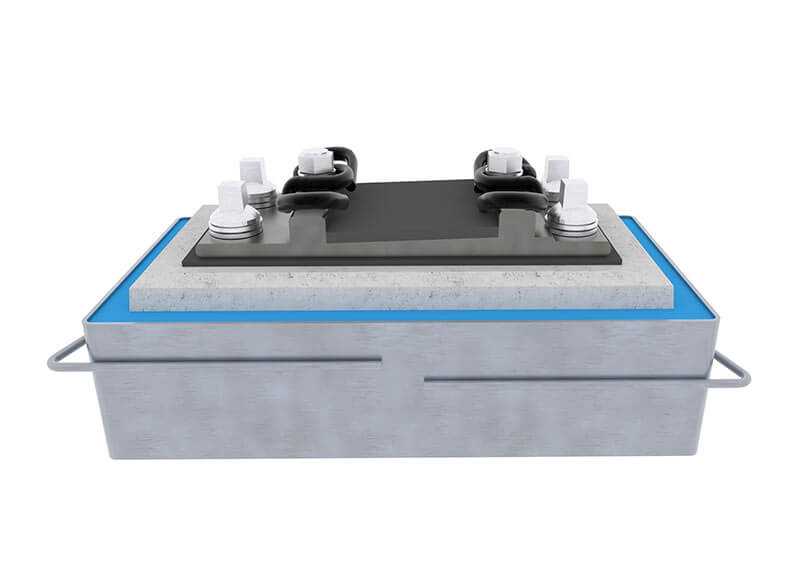

TINES® EBS HR 60E1 500.250.S
TINES® EBS HR 60E1 500.250.B, TINES® EBS HR 49E1 500.250.S

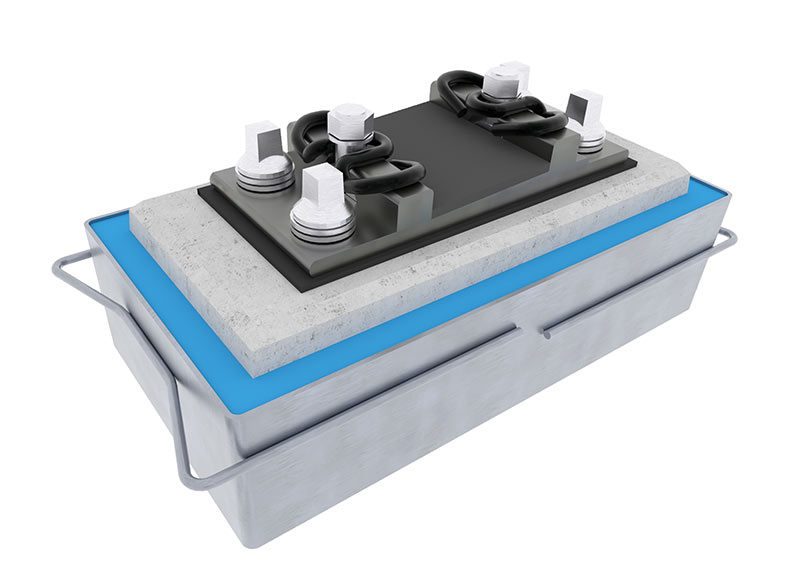

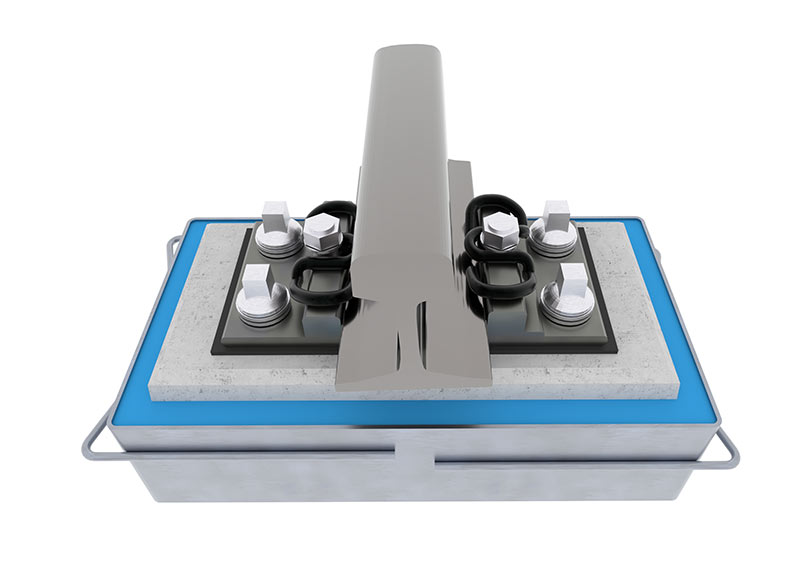

TINES® EBS HR 800.250

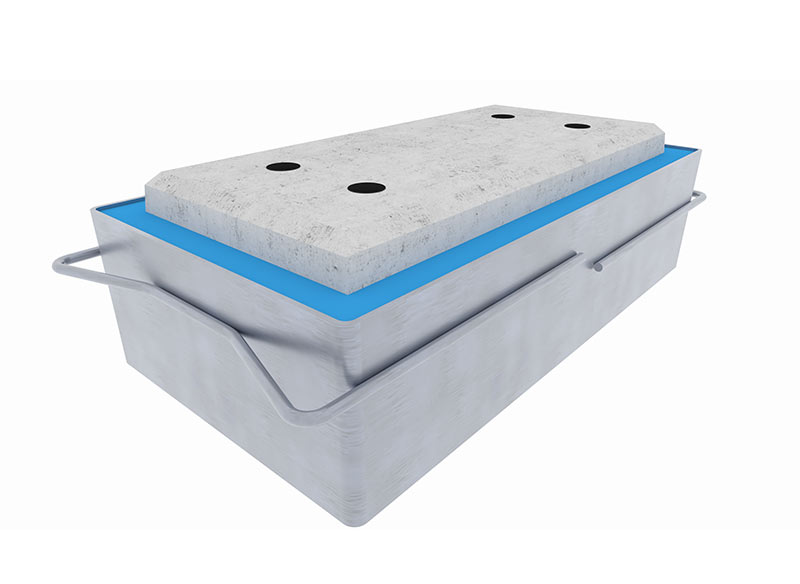

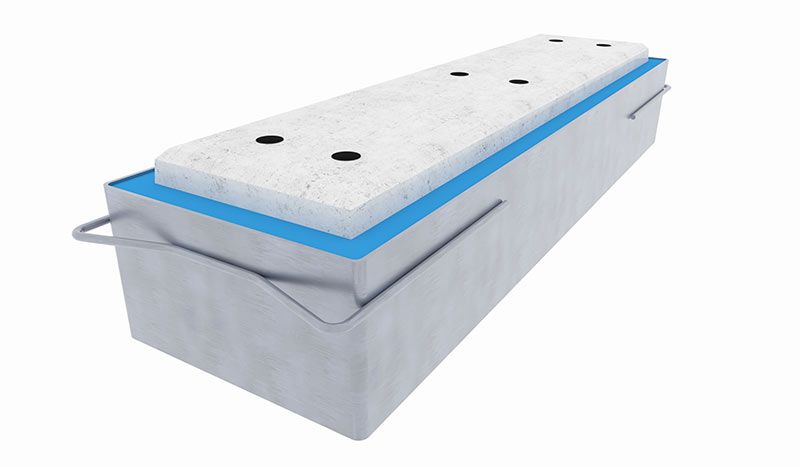

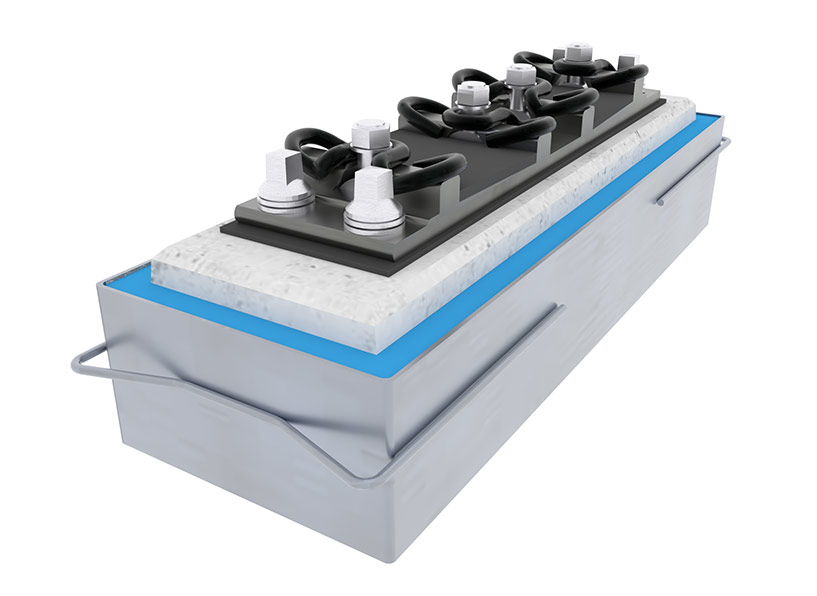

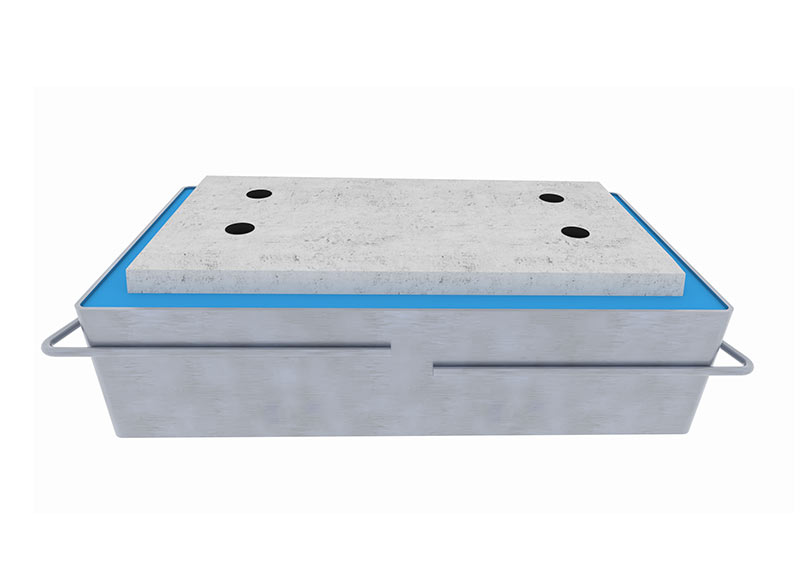

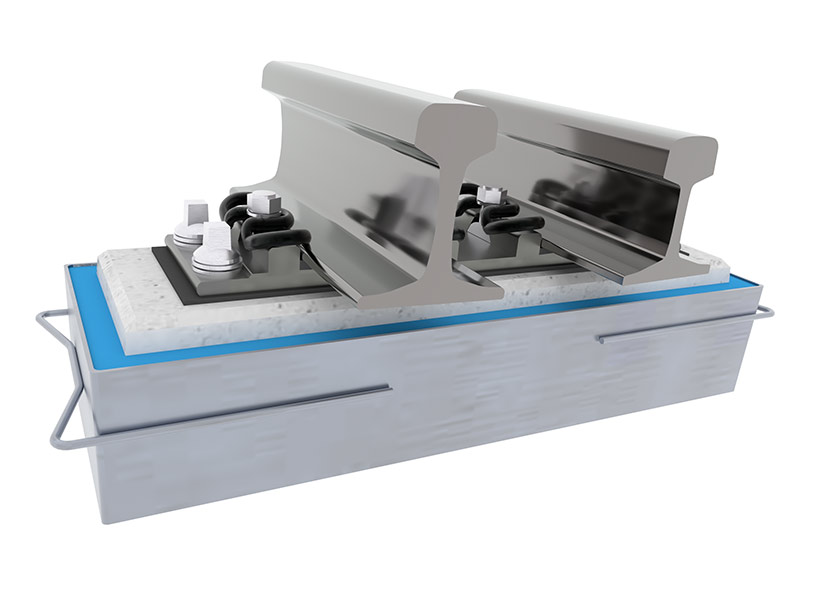

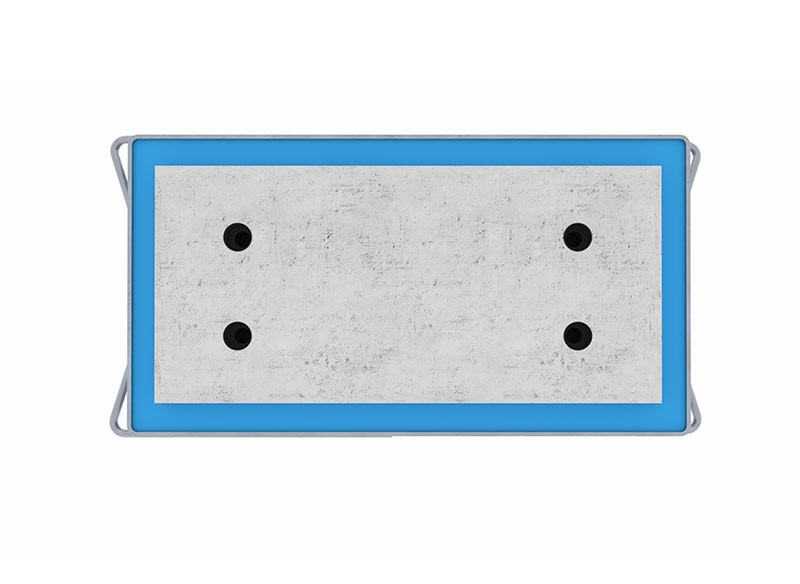

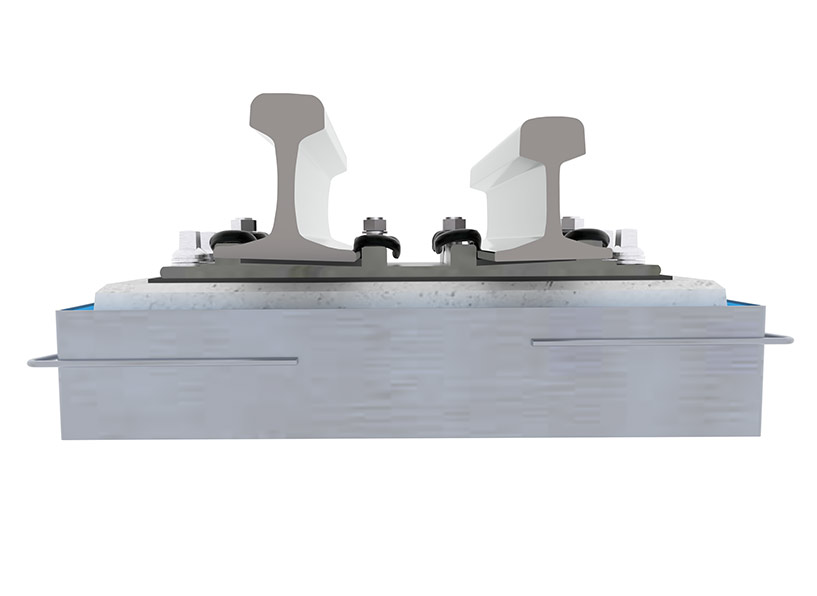

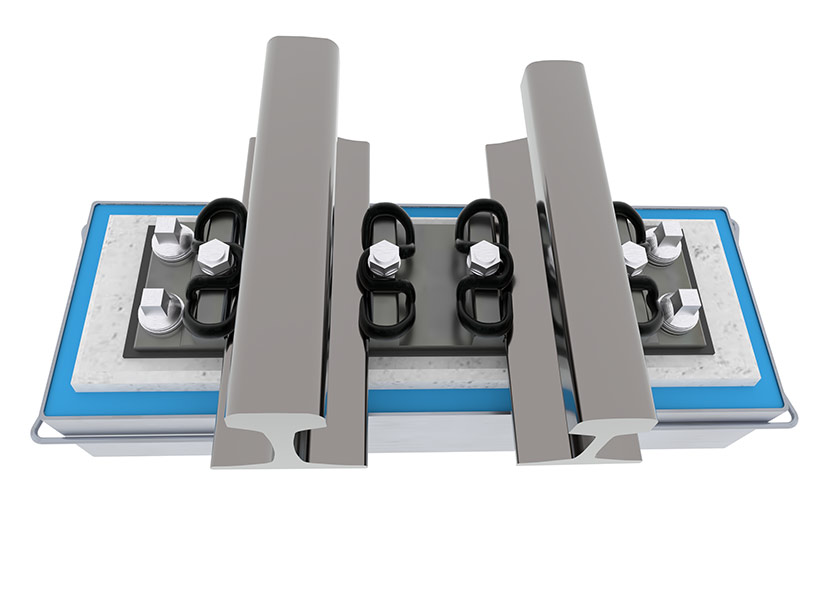

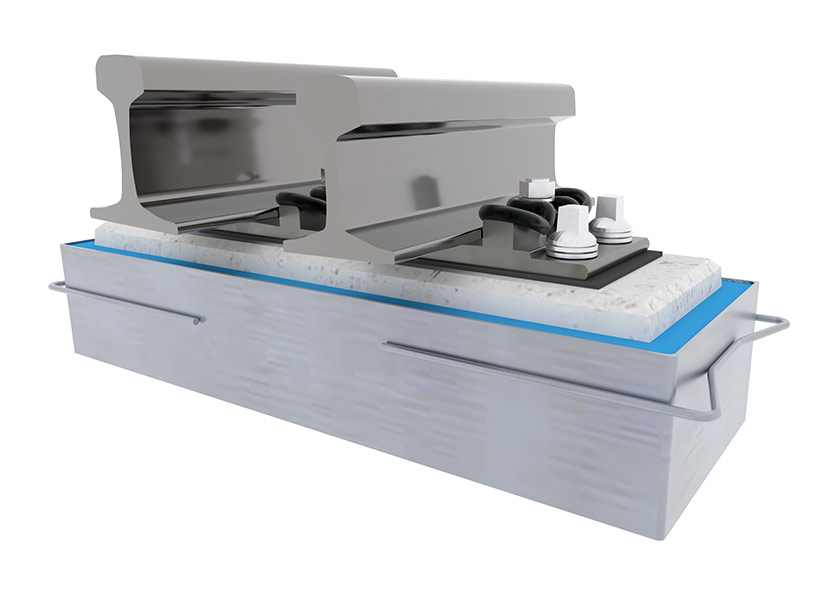

2. Support de bloc TINES® EBS-R – destiné à être utilisé dans les aiguillages et intersections :

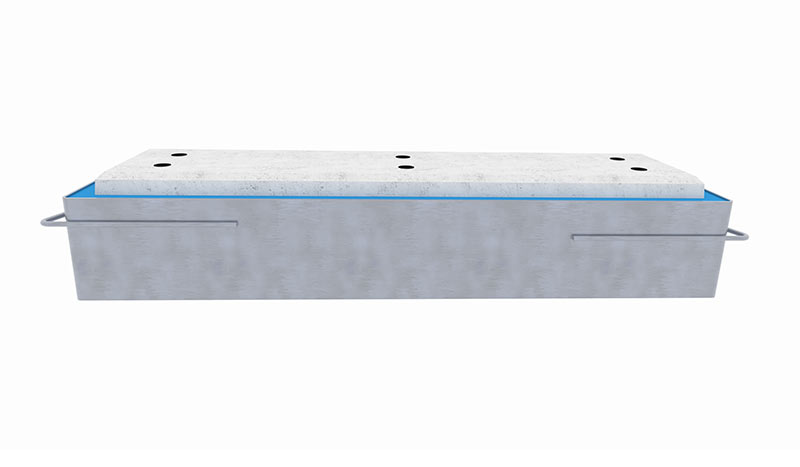

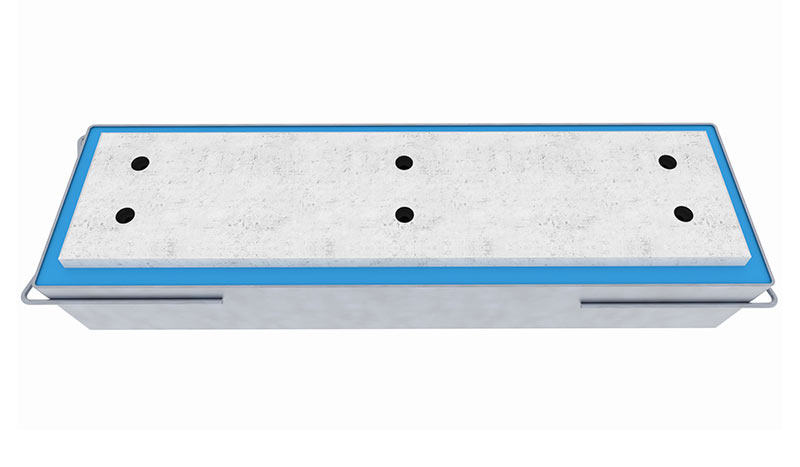

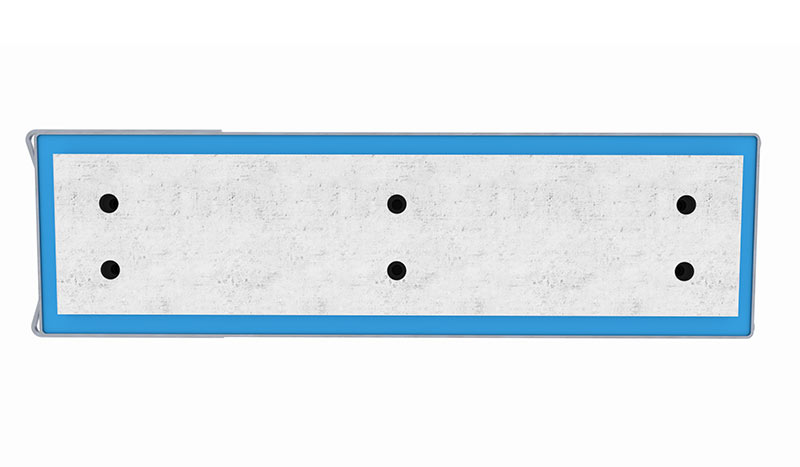

TINES® EBS-R HR 1015, TINES® EBS-R HR 1090, TINES® EBS-R HR 1155
TINES® EBS-R HR 500.B, TINES® EBS-R HR 700, TINES® EBS-R HR 750, TINES® EBS-R HR 800, TINES® EBS-R HR 850, TINES® EBS-R HR 970
Documents :
- Certificat n° PL 59 2021 0057 d’autorisation d’exploitation de type, délivré par le Président de l’Office des Transports Ferroviaires
- Certificat de conformité de type n° IK CZT – 023/2021, délivré par l’Institut Ferroviaire
- Autorisation d’utilisation sur les lignes ferroviaires gérées par PKP Polskie Linie Kolejowe n° D/IST/14/2022
- Déclarations de conformité de type
- Fiches Techniques
Pour préparer une offre technique-commerciale, merci de contacter : handlowy@tinesrail.com
