Dalles préfabriquées de voie routière TINES® TRAM

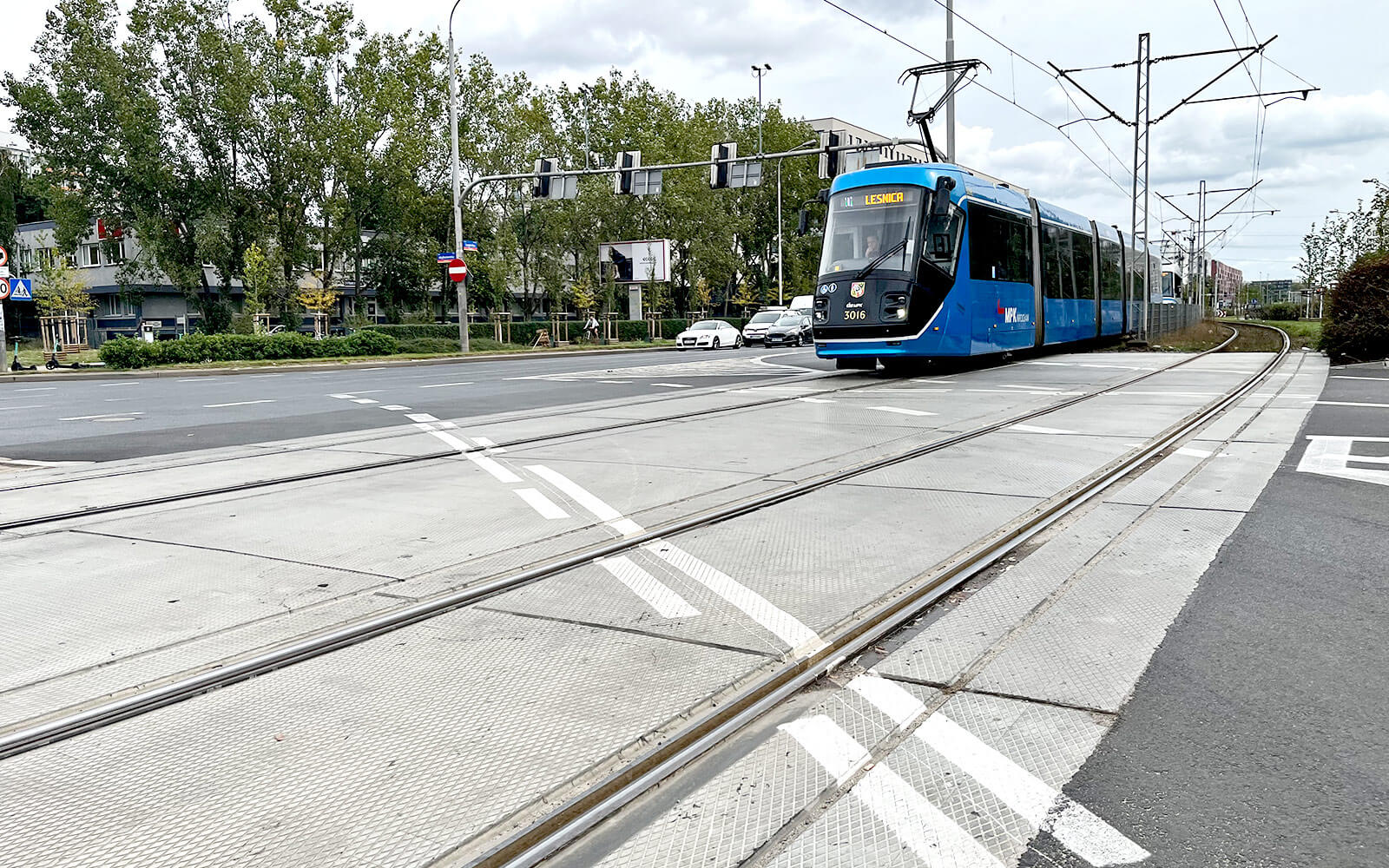

TINES® TRAM LC-L constitue un élément des constructions de voies de tramway sans ballast dans les systèmes de revêtement intégré voie-route, que ce soit dans des voies communes avec la chaussée ou dans des voies dédiées, ainsi que dans les passages et les passages piétons.

TINES® TRAM LC-L peut être utilisé dans des voies de tramway mono- ou multi-voies, sur des tronçons droits ainsi que dans des courbes verticales et horizontales, avec tous les profils de rails.

Les dalles préfabriquées TINES® TRAM LC-L sont produites en différentes variantes, en fonction de l’emplacement des dalles dans la voie et des fonctions qu’elles remplissent :

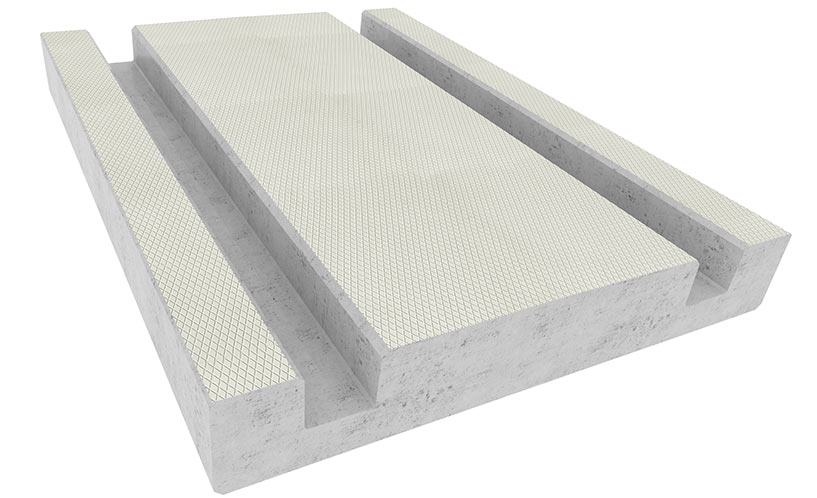

• TINES® TRAM LC-L – dalles de voie, posées sur l’axe de la voie.

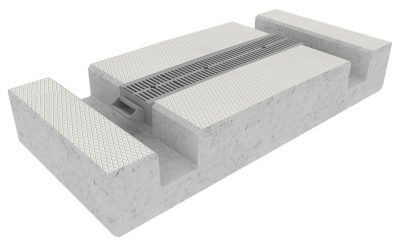

• TINES® TRAM LC-LO – dalles de voie drainantes, avec un caniveau de drainage intégré permettant d’évacuer l’eau de pluie des rainures des rails ainsi que de la surface de la voie vers les regards de canalisation.

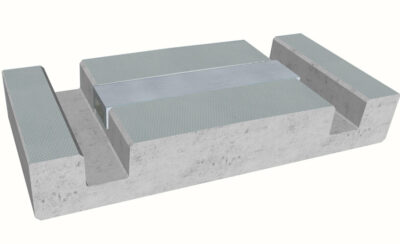

TINES^® TRAM LC-LK – dalles de voie câblées, intégrant dès la préfabrication un conduit pour câbles, facilitant le passage de câbles techniques sous les rails pour les raccordements électriques et inter-stations.

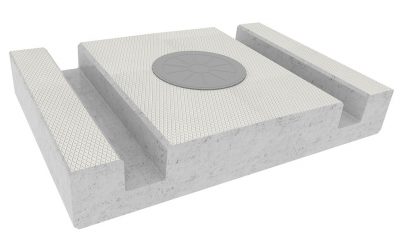

TINES^® TRAM LC-LW – dalles de voie avec trappe, intégrant un tuyau et une trappe, assurant l’accès au regard de canalisation dans la voie sous la dalle.

TINES^® TRAM  LC-LM – dalles inter-voies, destinées à être utilisées dans l’inter-voie, avec des dimensions adaptées à sa largeur.

TINES^® TRAM  LC-LT – dalles de voie trapézoïdales, destinées aux courbes de rayon ≤ 60 m, permettant de réduire l’écart qui se forme entre les dalles posées sur une courbe horizontale de petit rayon, du côté extérieur de la courbe.

Les dalles préfabriquées TINES® TRAM LC-L pour les voies de tramway sont produites dans des largeurs standard : 1,76 m ; 2,00 m ; 2,20 m ; 2,40 m, en longueurs de : 4,0 m ; 3,0 m ; 1,5 m ; 1,0 m et en épaisseurs de 0,35 m ou 0,40 m. Le choix des dimensions des dalles dépend de la configuration géométrique de la voie et il est possible de produire des dalles de toute longueur, adaptées aux exigences du projet, en fonction du type de profil de rail prévu, de la forme de la section ou de la largeur de la voie.

Avantages des dalles préfabriquées de revêtement voie-route TINES® TRAM LC-L :

• Garantie de durabilité du revêtement,
• Affaissement uniforme et limité de la voie et de la chaussée,
• Drainage facile du revêtement,
• Faibles coûts d’entretien de la voie,
• Installation simple et rapide grâce à l’utilisation d’éléments préfabriqués livrés sur le chantier,
• Revêtement de voie intégré au revêtement routier.

Documents :

• Évaluation Technique Nationale n° IK-KOT -2020/0091, édition 4
• Certificat National de Conformité de Production d’Usine n° 128-UWB-081
• Déclarations Nationales des Propriétés d’Usage
• Fiches Techniques

Une partie intégrante des voies de tramway utilisant les dalles préfabriquées de revêtement voie-route TINES® TRAM LC-L est l’ensemble de résines TINES® Polyrail, utilisé pour réaliser le système de fixation du rail en enveloppe dans les canaux des dalles ainsi que pour remplir les interstices entre les dalles.

Pour préparer une offre technique-commerciale, veuillez nous contacter à handlowy@tinesrail.com
