Сборные железнодорожно-автодорожные плиты TINES® TRAM LC-L для трамвайных путей производятся стандартных размеров:
- Ширина: 2,40 м; 2,20 м; 2,00 м; 1,76м.
- Толщина: 0,35 м или 0,40 м.
- Длина: 1 м (TINES® TRAM LC-L1); 1,5 м (TINES® TRAM LC-L1.5); 3м (TINES® TRAM LC-L3); 4м (TINES® TRAM LC-L4).
В зависимости от места укладки плит в пути и выполняемых функций, могут они производиться в следующих вариантах:

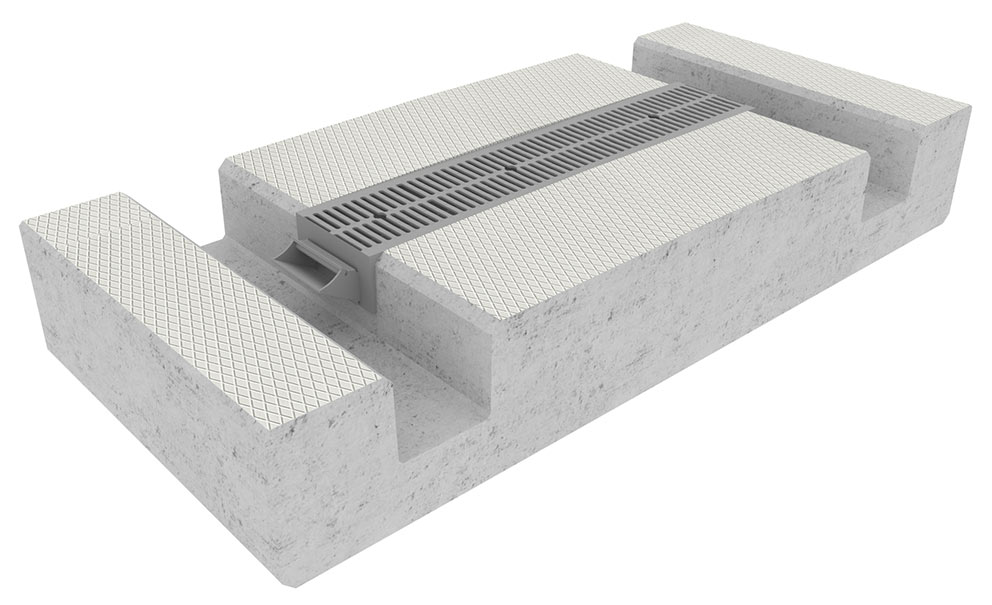

TINES® TRAM LC-LO — плиты путевые — дренажные, со встроенным водоотводным каналом, отводящим дождевую воду из рельсовых желобов и с поверхности пути в канализационные люки.
TINES® TRAM LC-LO – плита дренажная

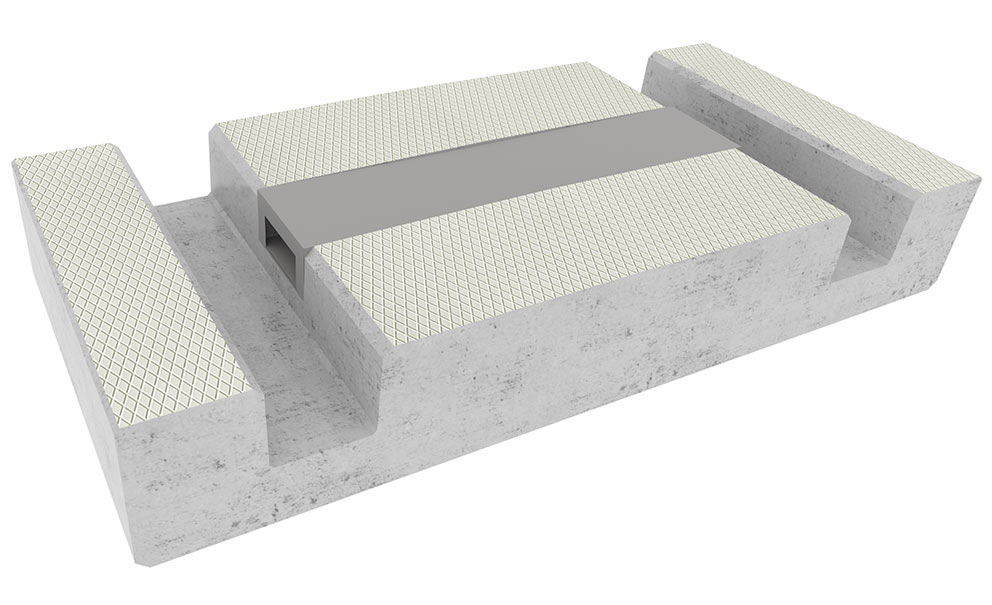

TINES® TRAM LC-LK — плиты путевые — кабельные, с установленным на этапе префабрикации кабельным лотком, обеспечивающим прокладку технических кабелей под рельсами, для выполнения электрических и межпутевых соединений.
TINES® TRAM LC-LK – плита кабельная

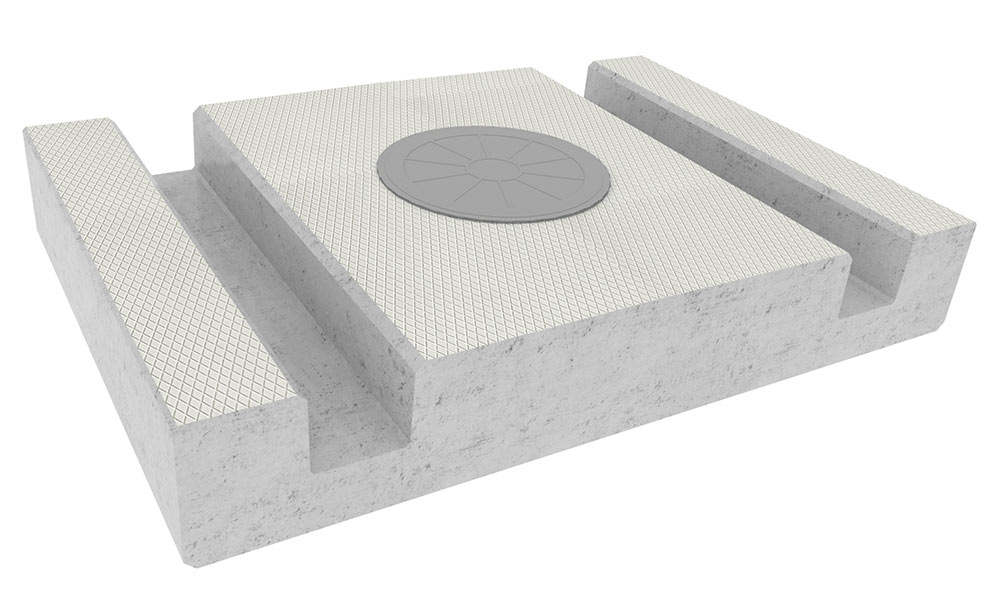

TINES® TRAM LC-LW — плиты путевые — люковые, со встроенной трубой и лазом, обеспечивающие доступ к канализационному люку в пути под плитой.
TINES® TRAM LC-LW – плита люковая

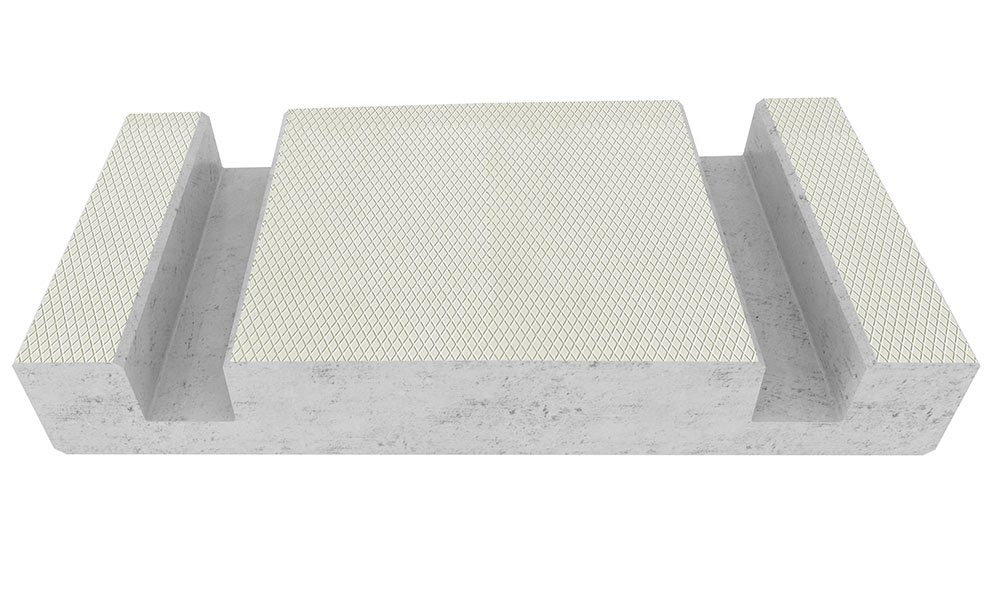

TINES® TRAM LC-LT – трапециевидные плиты для укладки на поворотах с радиусом ≤ 60 м, позволяющие уменьшить зазор между плитами, уложенными на горизонтальном повороте с малым радиусом, с внешней стороны поворота. Плиты трапециевидные производятся длиной 1000 мм, причем в зависимости от радиуса кривой, длина плиты с одной стороны увеличена на 40 мм или 80 мм, создавая в плане форму равнобедренной трапеции. Для кривых радиусом 60 м ≥ R ≥ 30 м используются плиты трапециевидной формы с длиной одной из сторон 1040 мм. Для кривых радиусом 30 м ≥ R ≥ 20 м используются плиты трапециевидной формы с длиной одной из сторон 1080 мм.
TINES® TRAM LC-LT – плита трапециевидная
Рельсовые каналы в сборных плитах TINES® TRAM LC-L приспособлены для монтажа рельсов с профилем 49E1 или 60R2 (Ri60N), для ширины колеи: 1000 мм или 1435 мм.
Подбор размеров плит зависит от геометрического расположения пути и возможно изготовление плит любой длины, адаптированной к проектным требованиям, в зависимости от предусматриваемого типа профиля рельса, формы поперечного сечения или ширины пути.
Документы:
- Национальное техническое заключение № IK-KOT -2020/0091 редакция 4
- Национальный сертификат соответствия заводского производственного контроля № 128-UWB-081
- Национальные сертификаты соответствия
- Технические паспорта
Для подготовки технико-коммерческого предложения просим обращаться по адресу handlowy@tinesrail.com
