Железнодорожно-автодорожное покрытие TINES® TRAM LC-L

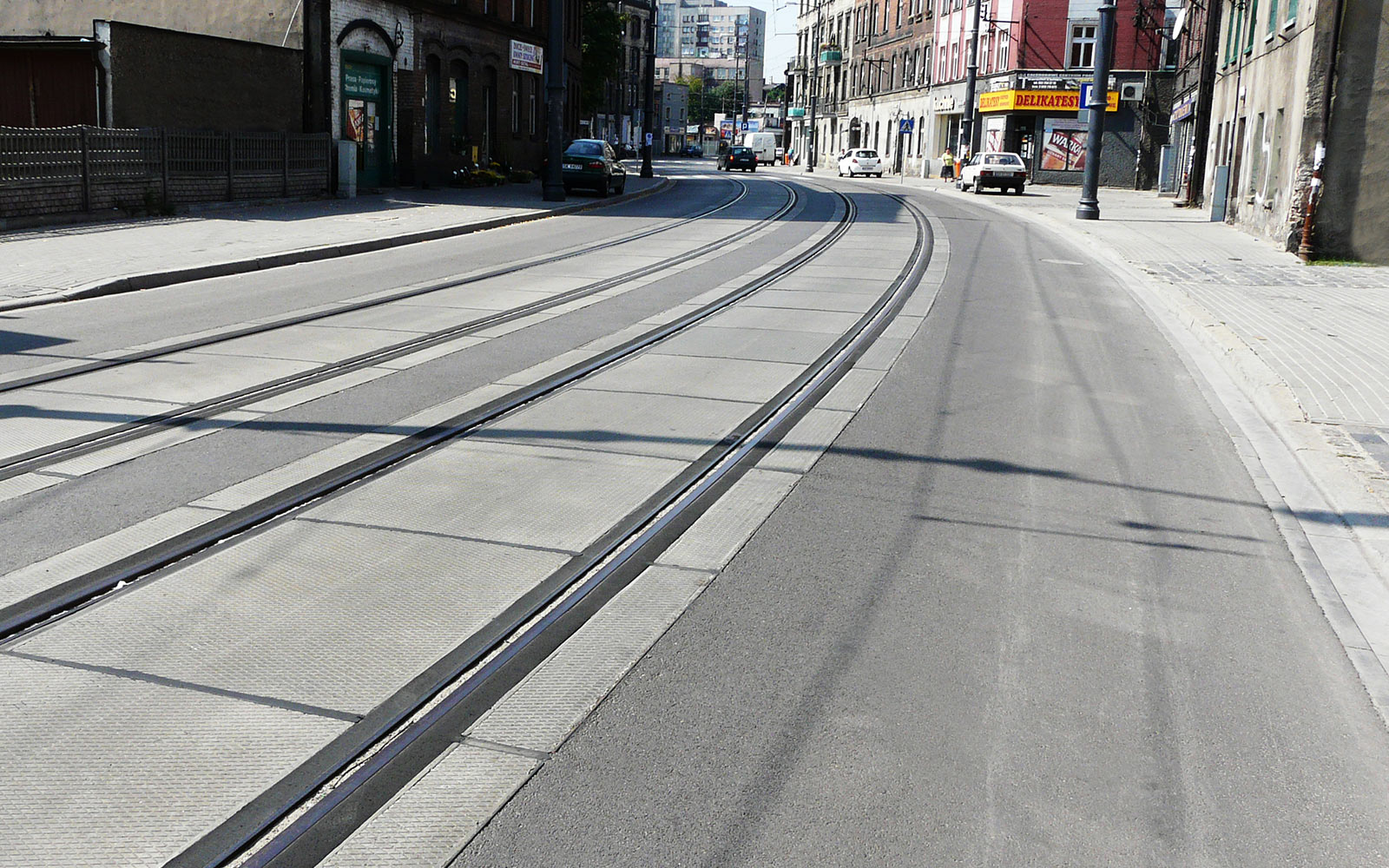

TINES® TRAM LC-L – это элемент безбалластной конструкции трамвайных путей в системах интегрированного трамвайно-автодорожного полотна, в путях совместных с проезжей частью, а также в обособленных путях, переездах и пешеходных переходах.

TINES® TRAM LC-L может использоваться на одноколейных и многоколейных трамвайных полотнах, на прямых и кривых участках, со всеми профилями рельсов.

Сборные плиты TINES® TRAM LC-L производятся в различных вариантах, в зависимости от места укладки плит в пути и выполняемых функций:

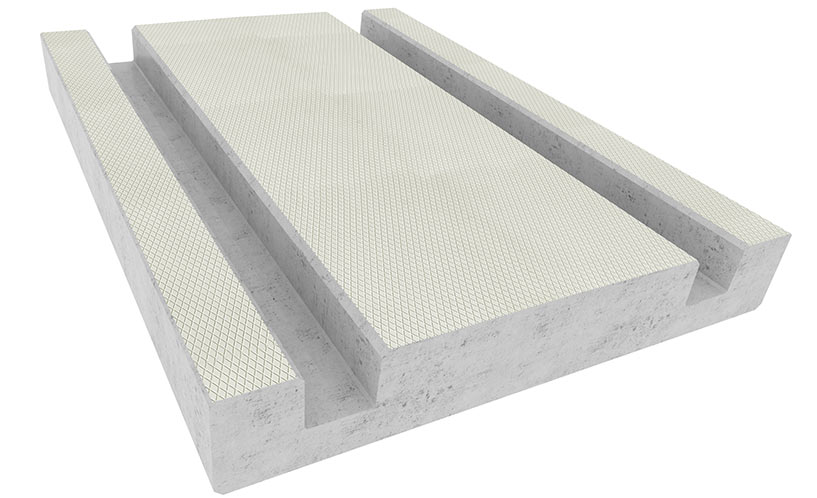

TINES® TRAM LC-L — путевые плиты, укладываемые в оси пути.

TINES® TRAM LC-LO — путевые плиты — дренажные, со встроенным водоотводным каналом, отводящим дождевую воду из рельсовых желобов и с поверхности пути в канализационные люки.

TINES® TRAM LC-LK—  плиты путевые — кабельные, с  установленным на этапе префабрикации кабельным лотком, обеспечивающим прокладку технических кабелей под рельсами, для выполнения электрических и междупутевых соединений.

TINES® TRAM LC-LW — плиты путевые — люковые, со встроенной трубой и лазом, обеспечивающие доступ к канализационному люку в пути под плитой.

TINES® TRAM  LC-LM — плиты путевые, предназначенные для использования в междупутьи,  с размерами, адаптированными к его ширине.

TINES® TRAM  LC-LT — плиты путевые трапециевидные для установки в кривых радиусом ≤ 60 м, позволяющие уменьшить зазор, образующийся между плитами, уложенными по горизонтальной кривой небольшого радиуса, с наружной стороны кривой.

Сборные плиты TINES® TRAM LC-L для трамвайных путей производятся стандартной ширины: 1,76м; 2,00м; 2,20м; 2,40м, длины: 4,0м; 3,0м; 1,5м; 1,0м и толщины 0,35м или 0,40м. Подбор размеров плит зависит от геометрического расположения пути и возможно изготовление плит любой длины, адаптированной к проектным требованиям, в зависимости от типа профиля рельса, формы поперечного сечения или ширины колеи.

Преимущества сборных железнодорожно-автодорожных плит TINES® TRAM LC-L:

• гарантия долговечности покрытия,
• равномерная, ограниченная просадка пути и проезжей части,
• простой водоотвод пути,
• низкие эксплуатационные расходы,
• простая сборка и короткое время установки, благодаря использованию сборных элементов, доставленных на строительную площадку,
• интегрированная в дорожное покрытие конструкция пути.

Документы:

• Национальное техническое заключение № IK-KOT -2020/0091 редакция 4
• Национальный сертификат соответствия заводского производственного контроля № 128-UWB-081
• Национальные сертификаты соответствия
• Технические паспорта

Неотъемлемой частью трамвайных путей с использованием сборных железнодорожно-автодорожных плит TINES® TRAM LC-L является комплект смол TINES® Polyrail используемых для выполнения системы крепления изолированного рельса в рельсовых каналах плит, а также для заполнения зазоров между плитами.

Для подготовки технико-коммерческого предложения просим обращаться по адресу handlowy@tinesrail.com
