Рельсовые блочные опоры в защитном слое – система TINES® EBS предназначены для использования в безбалластной конструкции верхнего строения пути, особенно на участках, где важно снизить вибрации, вызванных движением рельсового транспорта, например, на инженерных сооружениях: стальных или бетонных, а также в тоннелях. Блочные опоры устанавливаются в сборных бетонных или стальных гнездах, с использованием эластичной заливочной массы TINES® Polyrail.
Существует два варианта блочных опор TINES® EBS:
- блочная опора TINES® EBS – LR (Light Rail – легкорельсовый транспорт) используется при максимальних нагрузках на ось до 160 кН и скорости движения поездов V ≤ 140 км/ч
- блочная опора TINES® EBS – HR (Heavy Rail – тяжелая железная дорога) используется при максимальних нагрузках на ось до 245 кН и скорости движения поездов V ≤ 250 км/ч
ККаждый вариант блочных опор TINES® EBS может быть трех видов:
- блочная опора TINES® EBS определяемая как жесткая:
— EBS-HR-SS – со статической жесткостью до 60 МН/м,
— EBS-LR-SS – со статической жесткостью до 60 МН/м,
- блочная опора TINES® EBS определяемая как средняя:
— EBS-HR-MS — со статической жесткостью до 30 МН/м,
— EBS-LR-MS — со статической жесткостью до 15 МН/м,
- блочная опора TINES® EBS определяемая как мягкая:
— EBS-HR-LS – со статической жесткостью до 15 МН/м,
— EBS-LR-LS – со статической жесткостью до 9 МН/м.
Подбор варианта и разновидности блочной рельсовой опоры системы TINES® EBS для конкретных решений конструкции верхнего строения пути, должен соответствовать техническому проекту.
Рельсовые блочные опоры в защитном слое делятся на два типа:

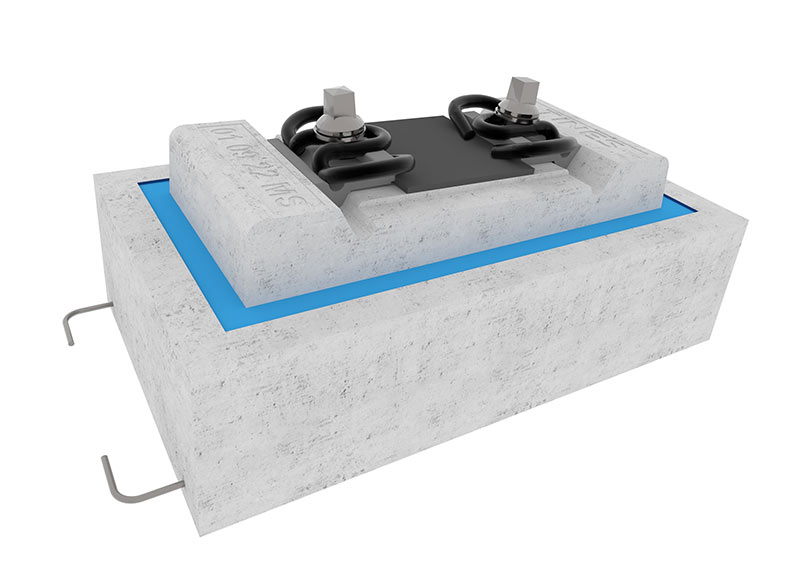

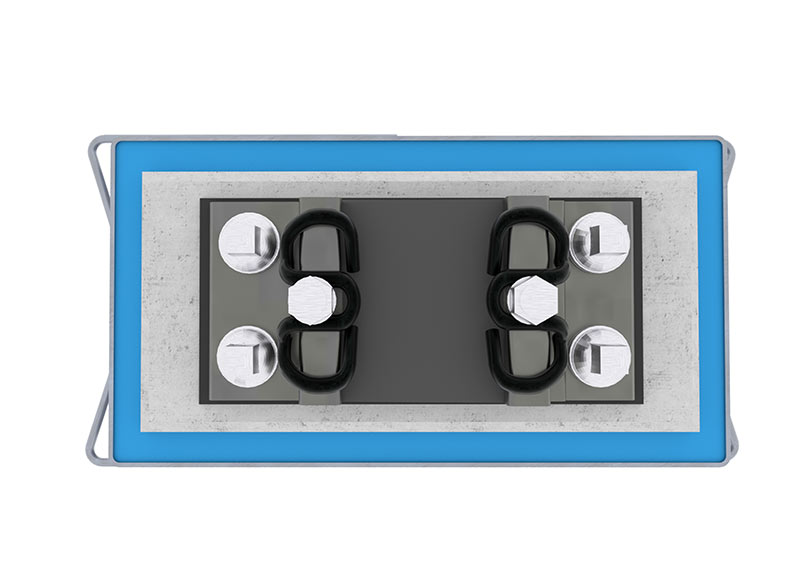

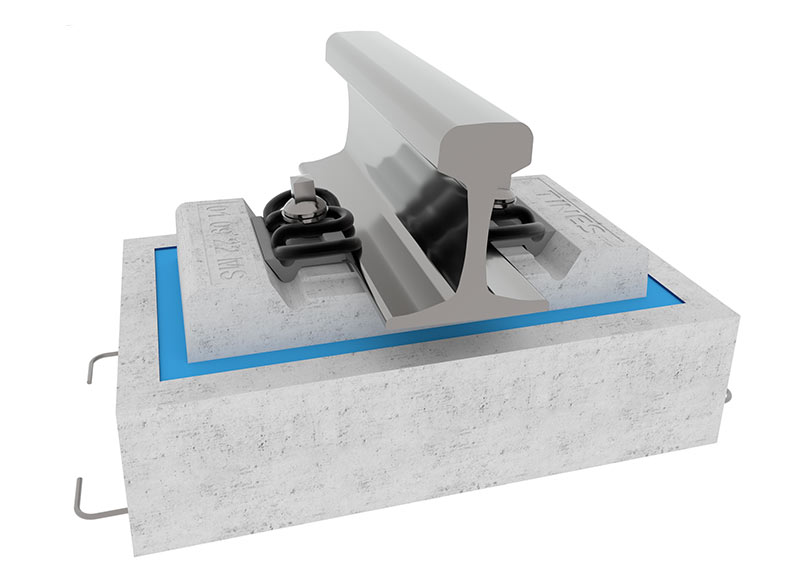

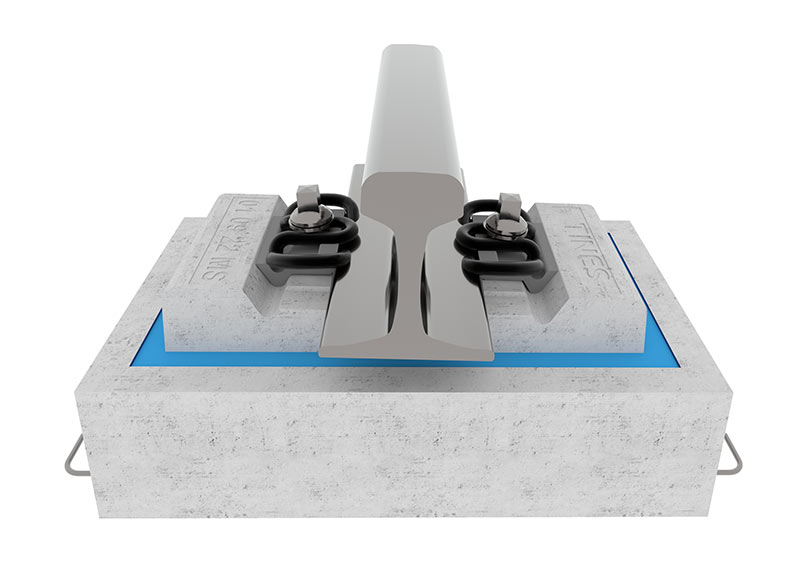

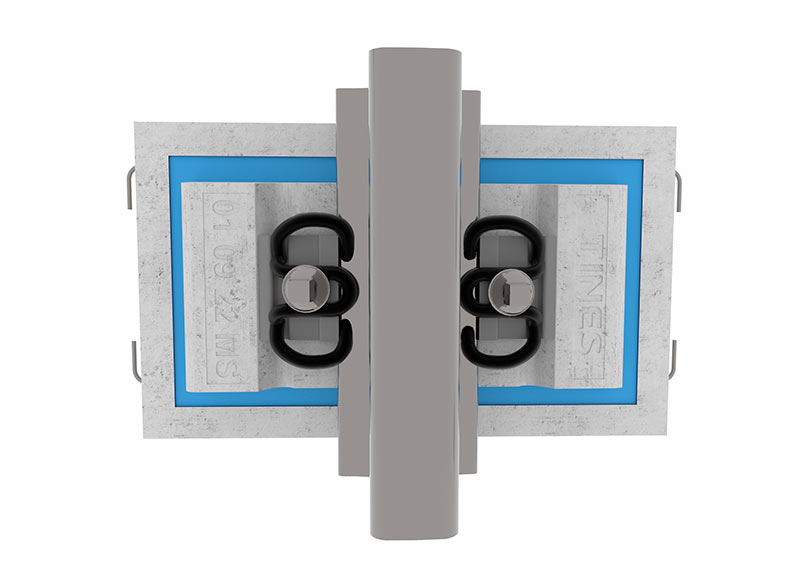

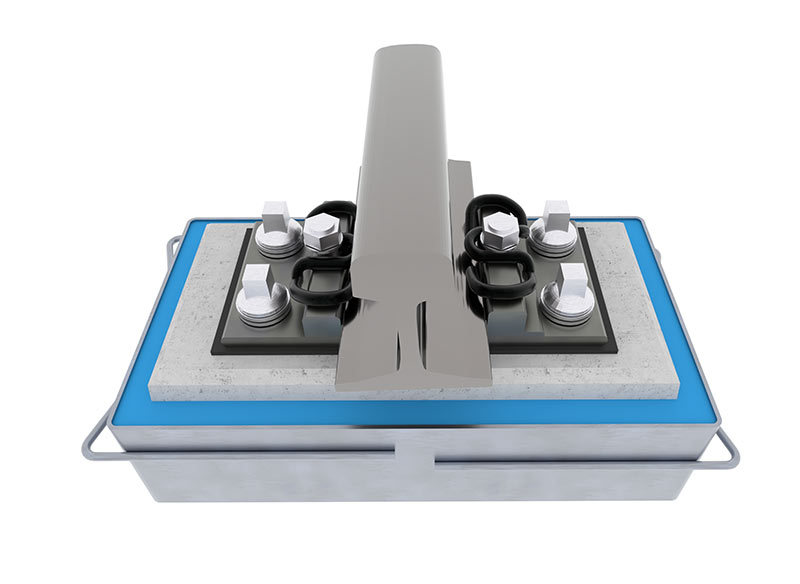

1. рельсовая блочная опора в защитном слое TINES® EBS
– предназначена для использования в конструкции верхнего строения пути: на железнодорожных линиях стандартной, широкой и узкой колеи, на надземных и подземных участках (в том числе в метро), на прямых и кривых участках;

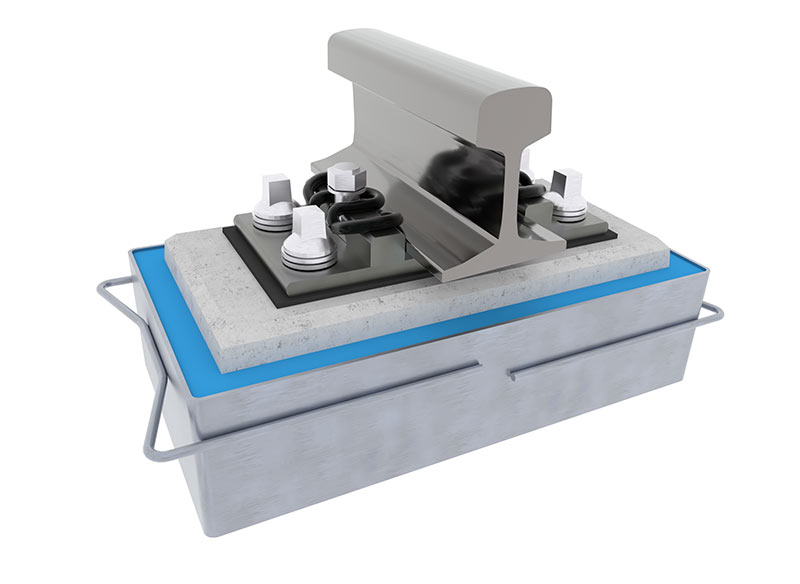

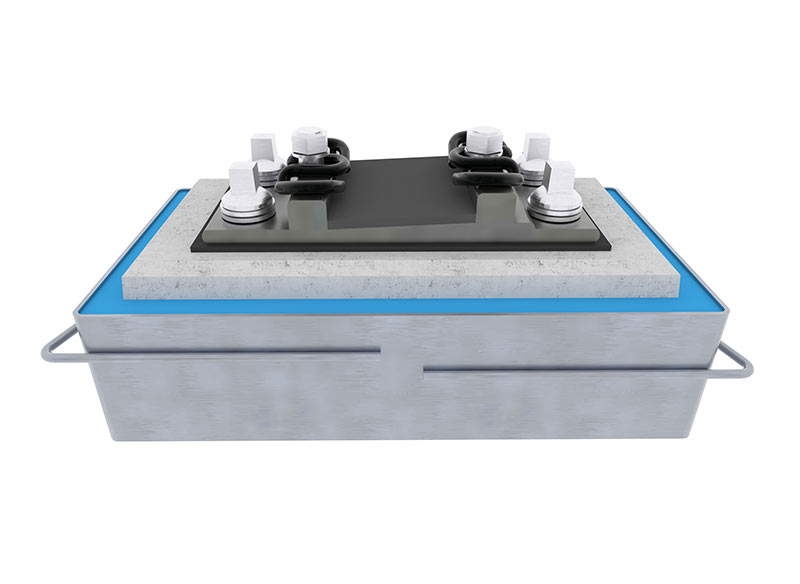

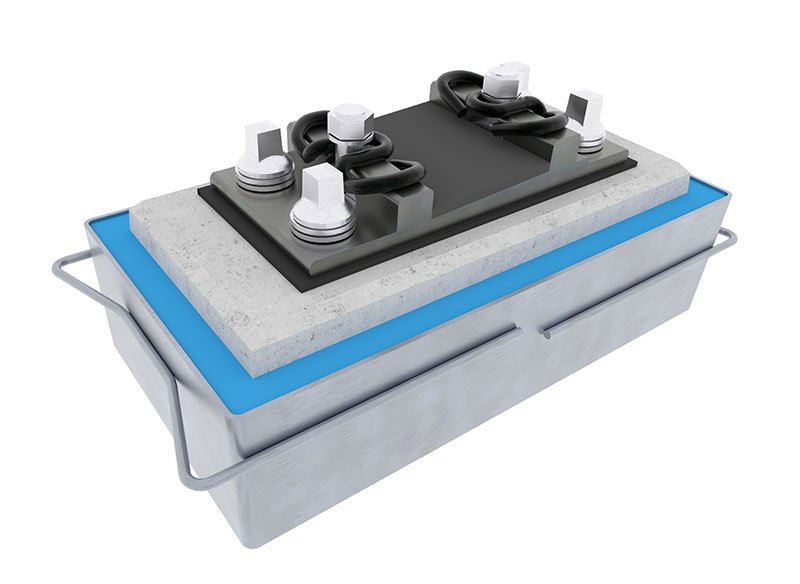

TINES® EBS HR 60E1 MS.B

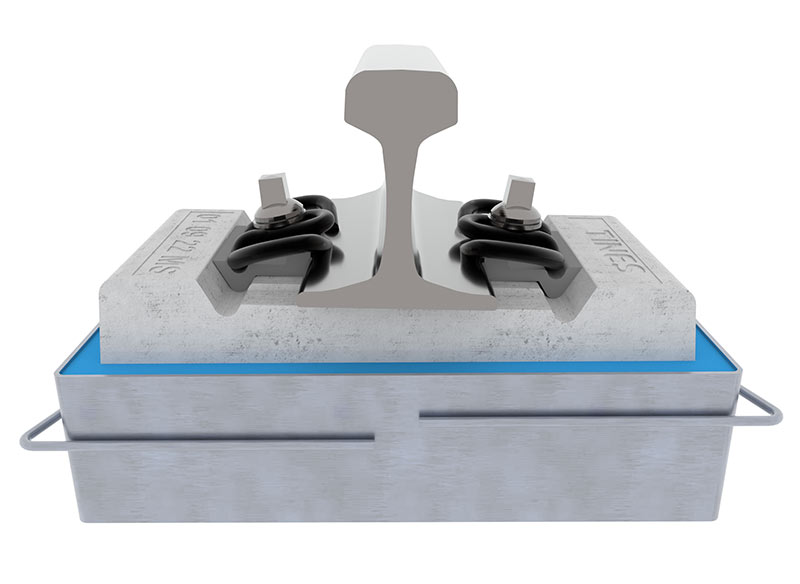

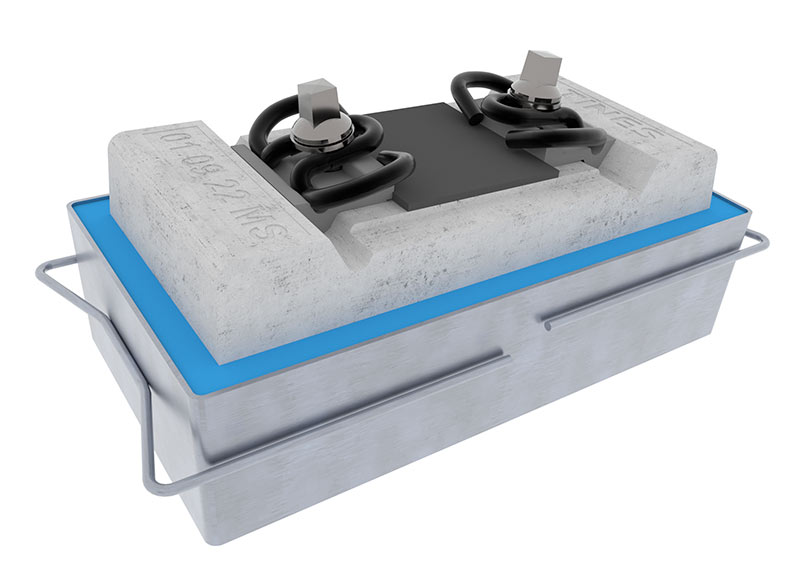

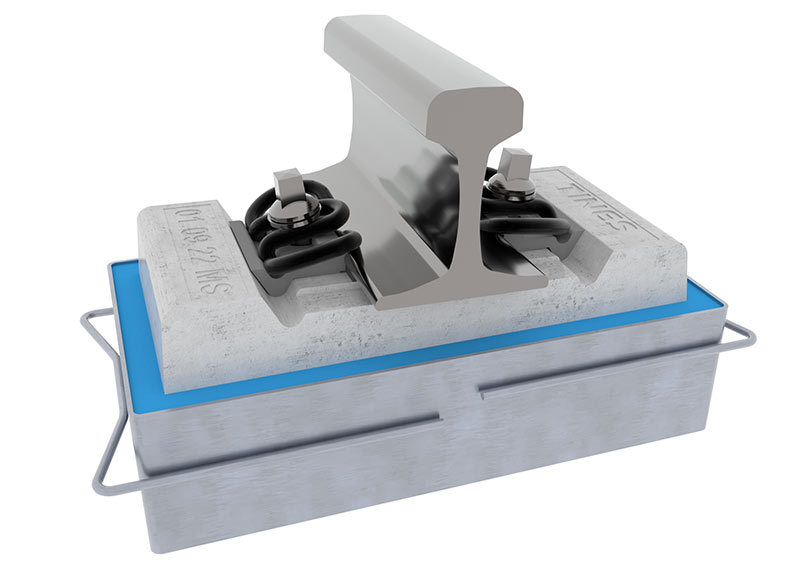

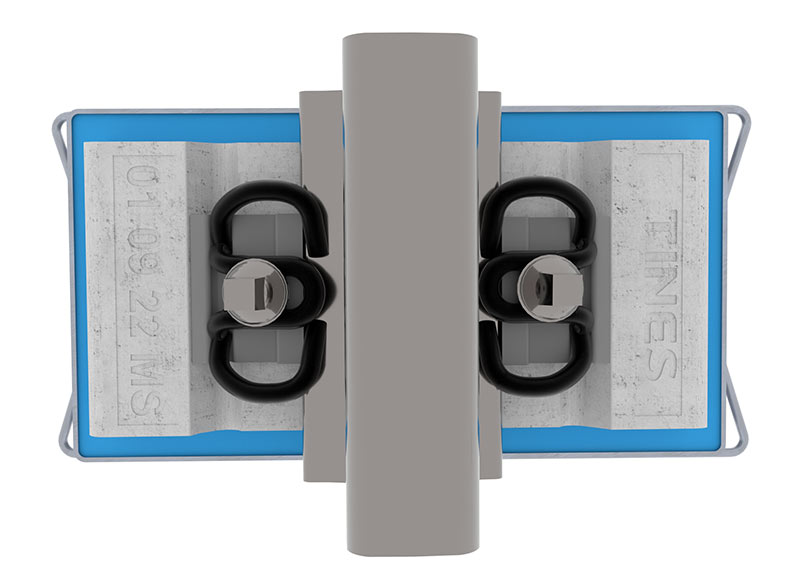

TINES® EBS HR 60E1 MS.S

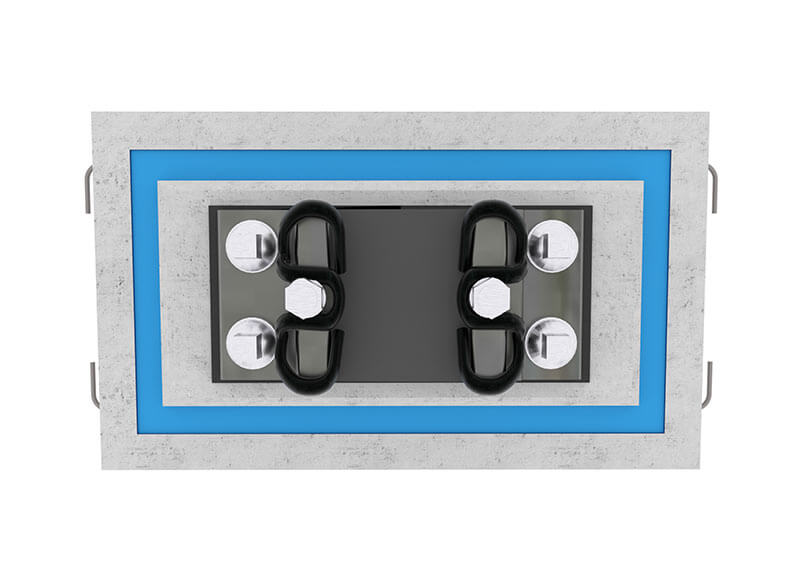

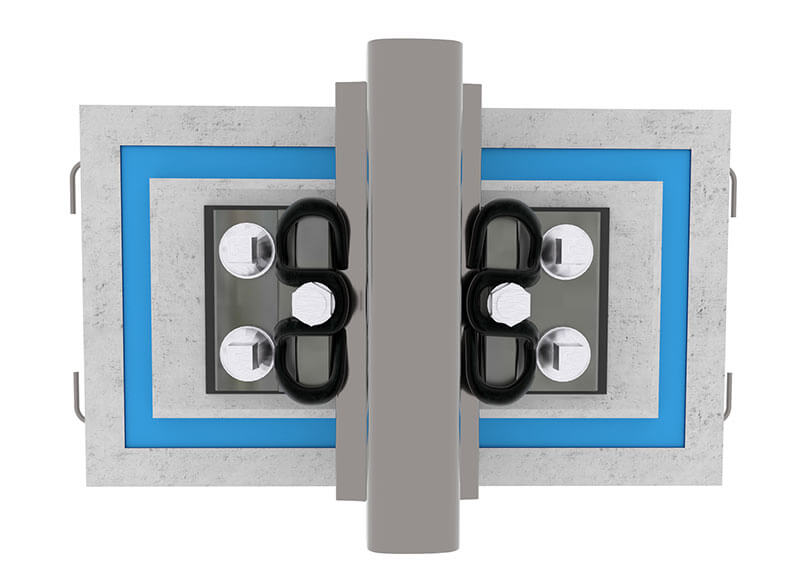

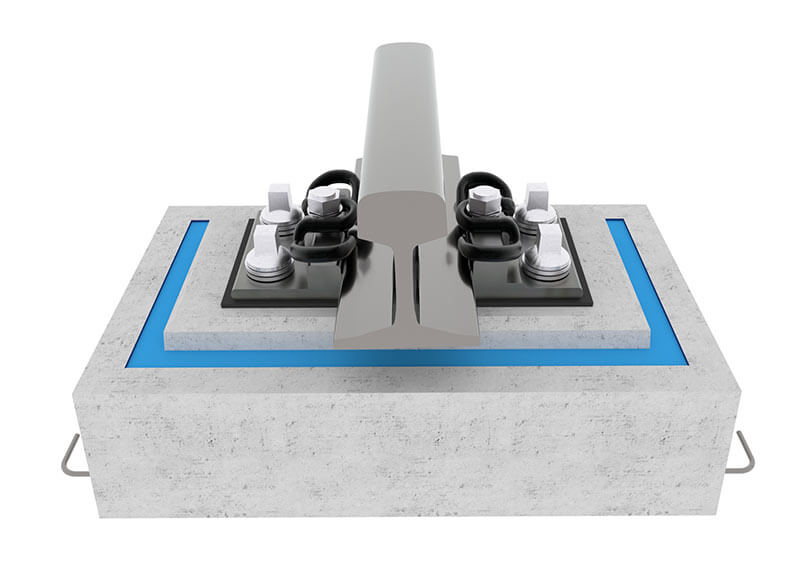

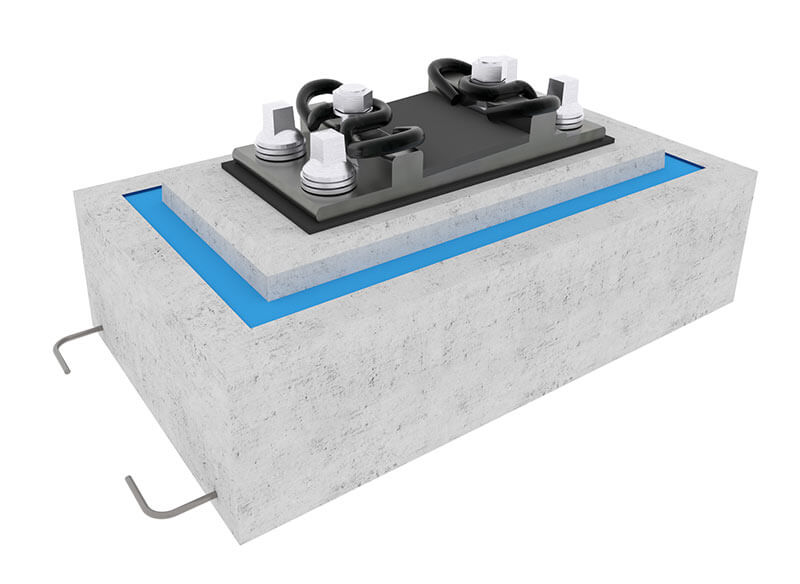

TINES® EBS HR 49E1 500.250.B

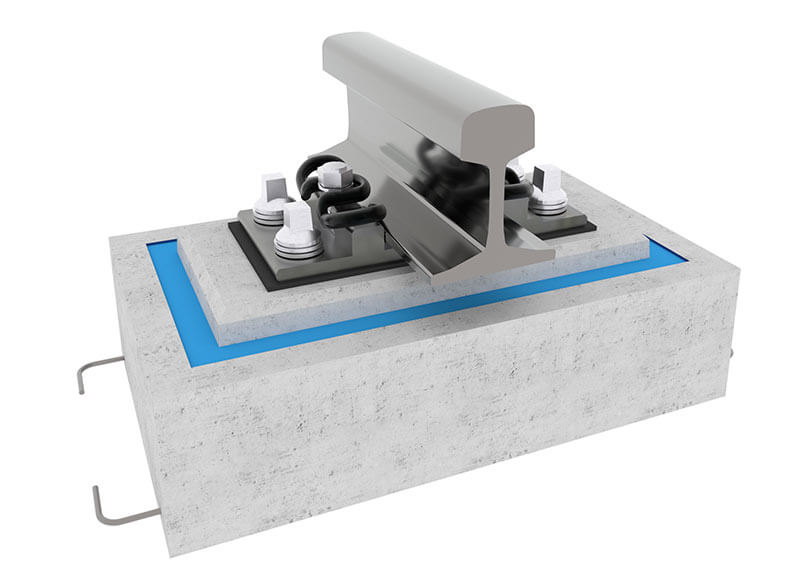

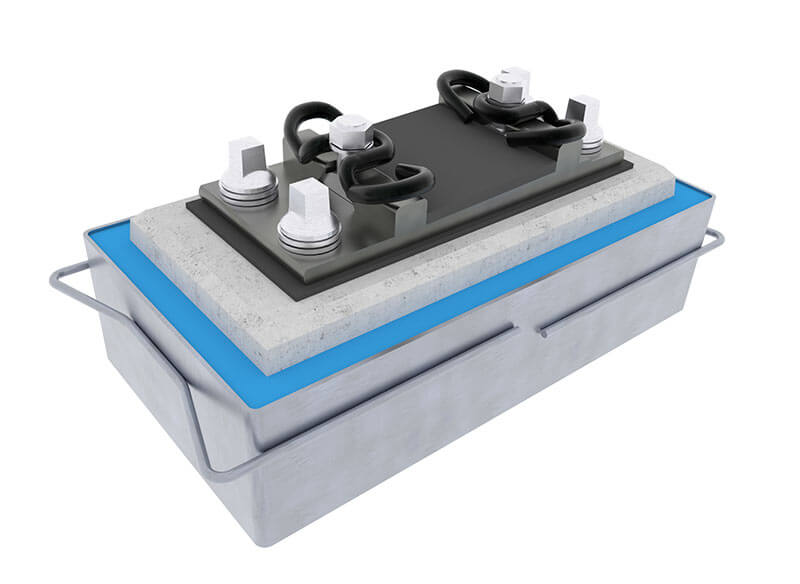

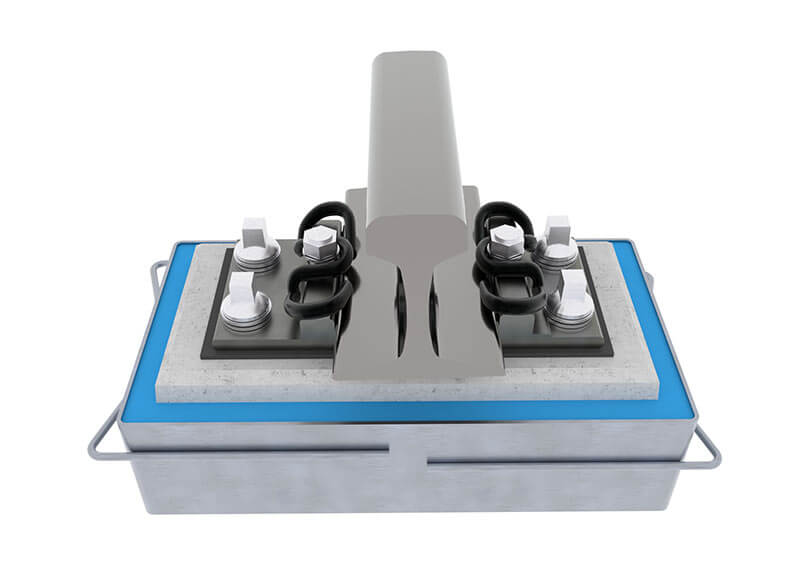

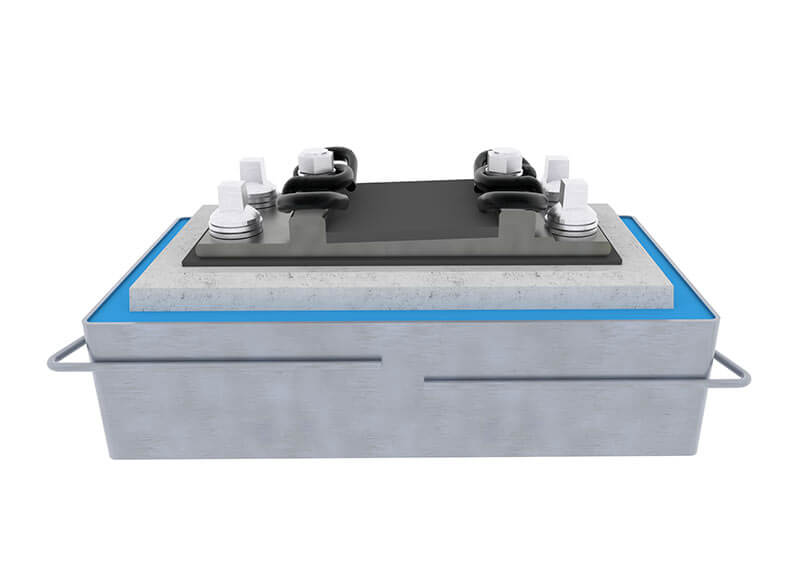

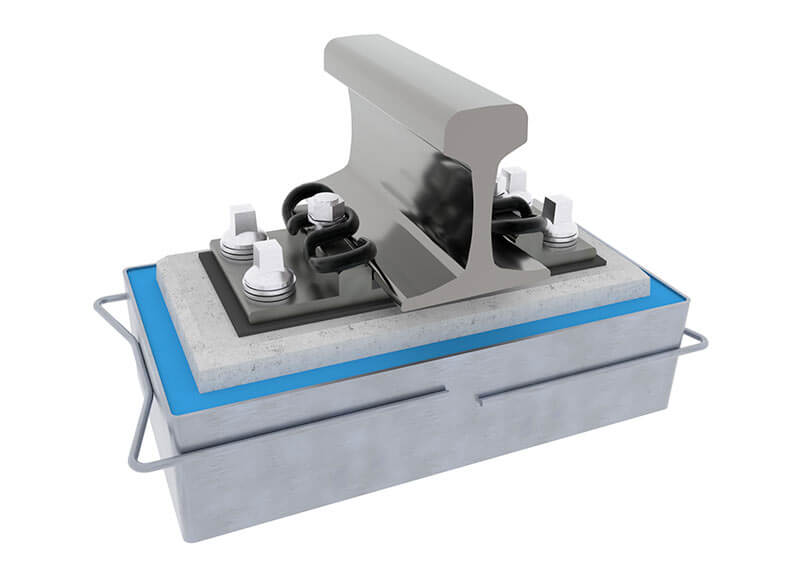

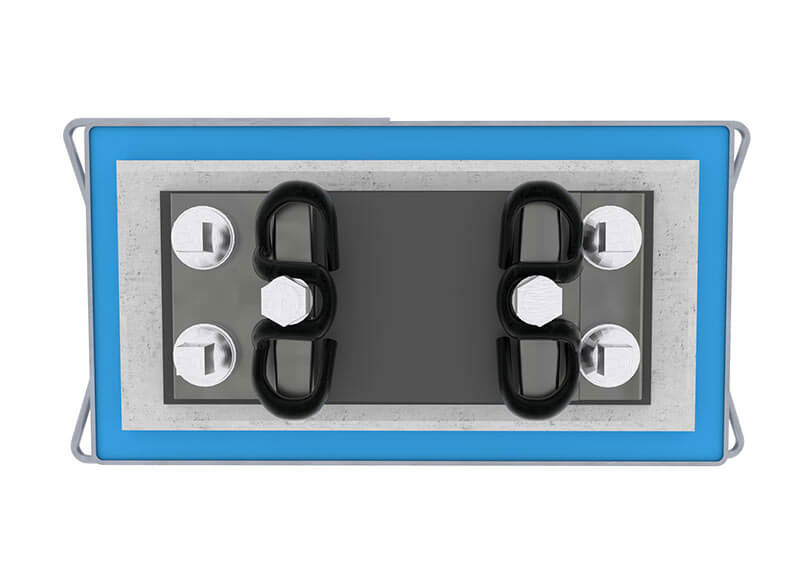

TINES® EBS HR 60E1 500.250.S
TINES® EBS HR 60E1 500.250.B, TINES® EBS HR 49E1 500.250.S
TINES® EBS HR 800.250

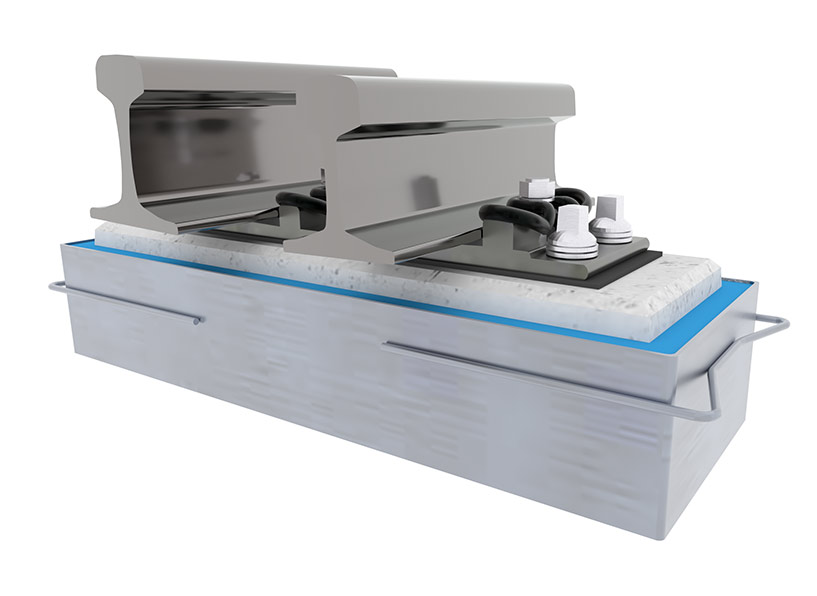

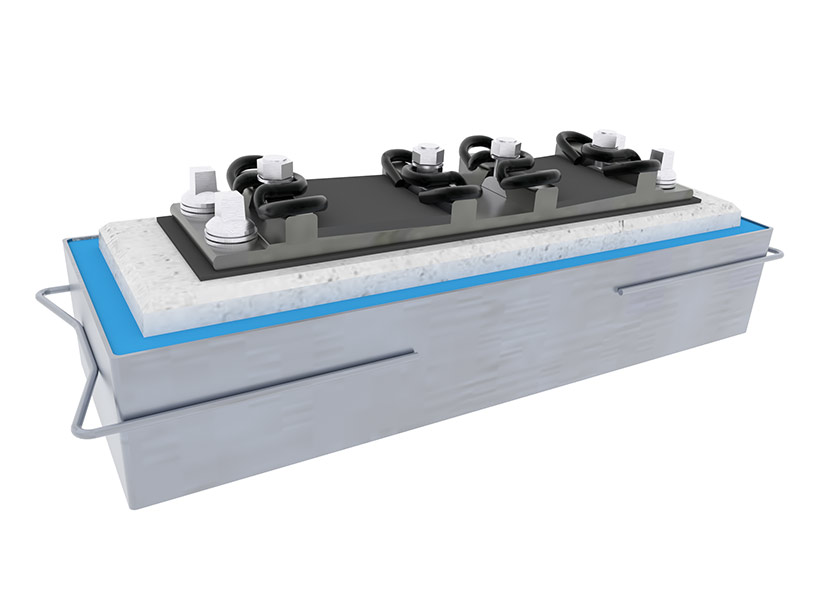

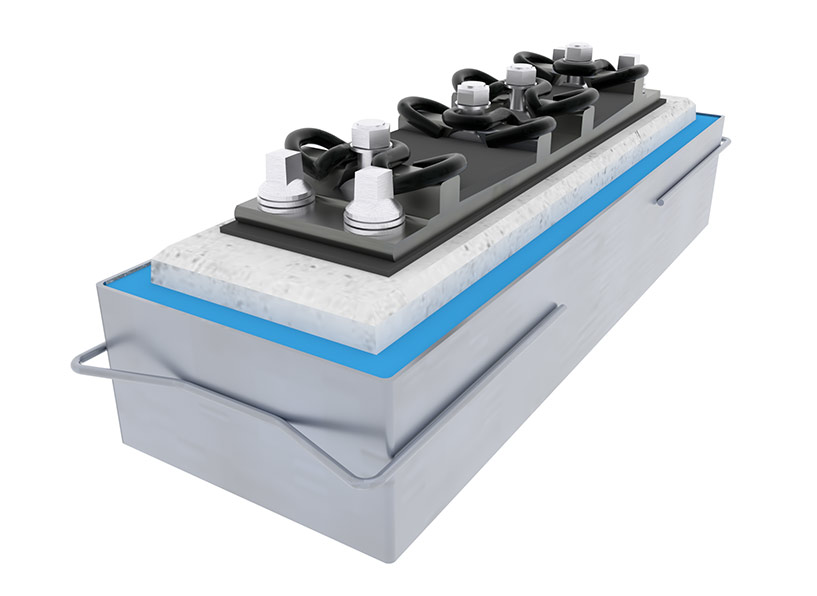

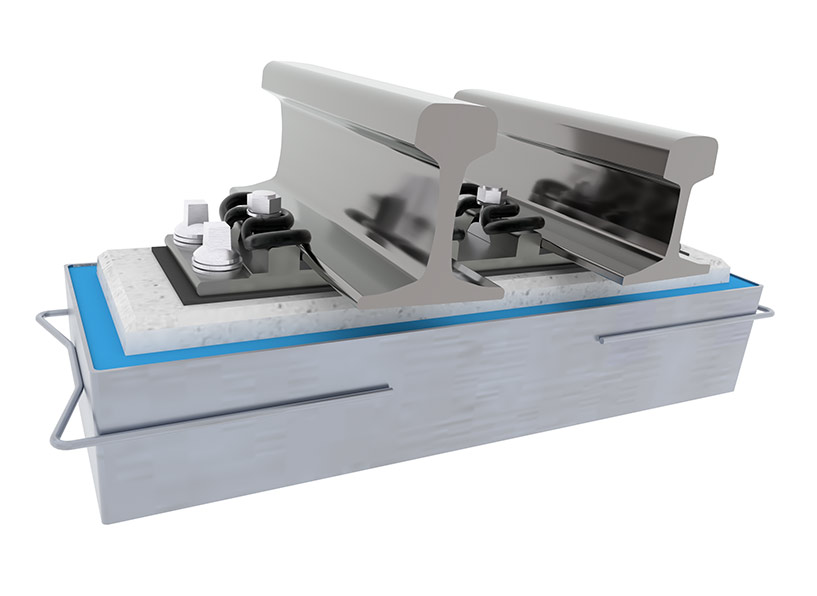

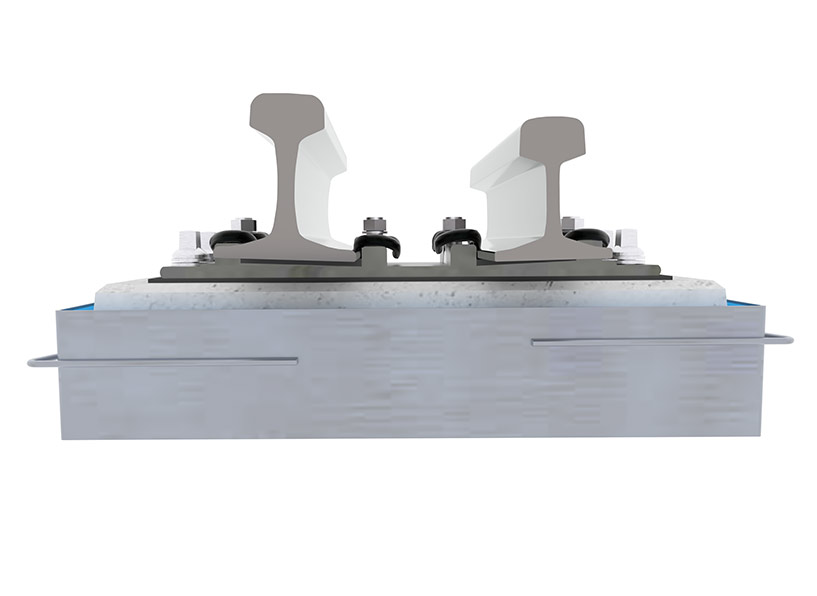

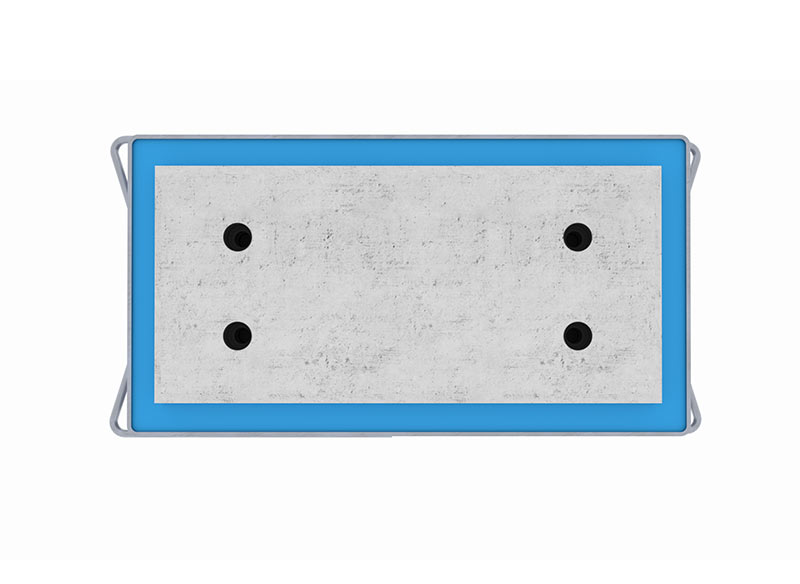

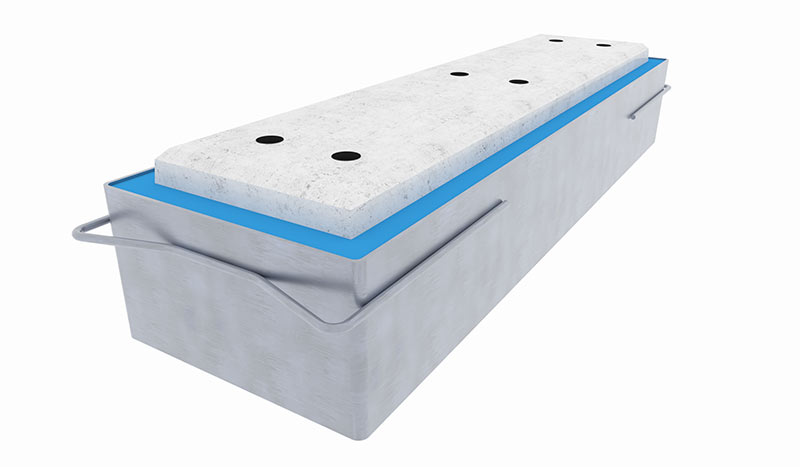

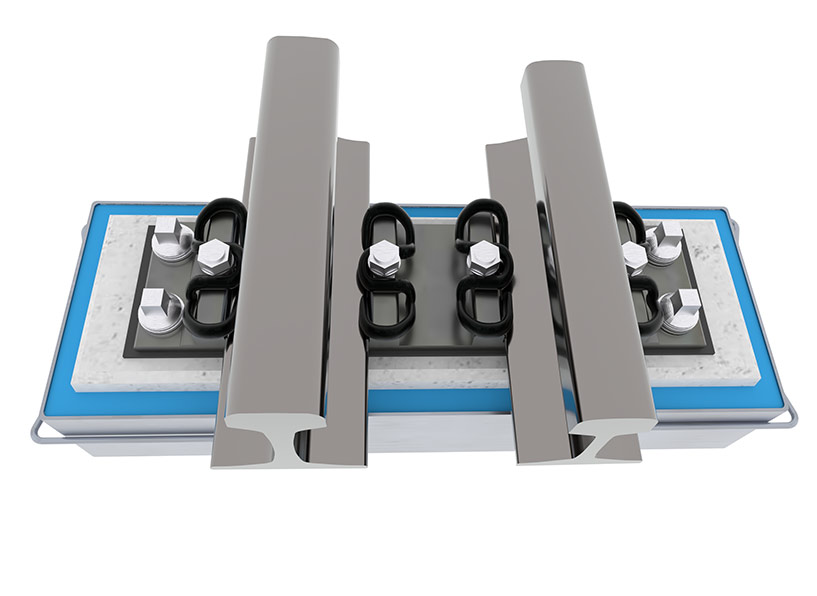

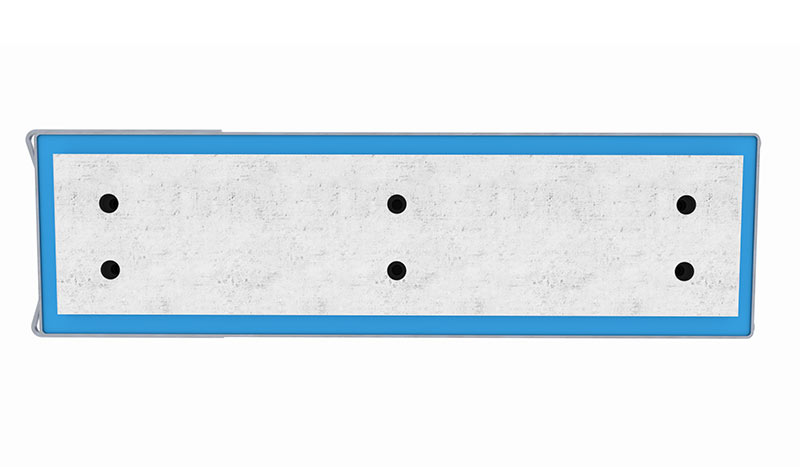

2. рельсовая блочная опора в защитном слое TINES® EBS-R — предназначена для использования в стрелочных переводах и пересечениях путей.

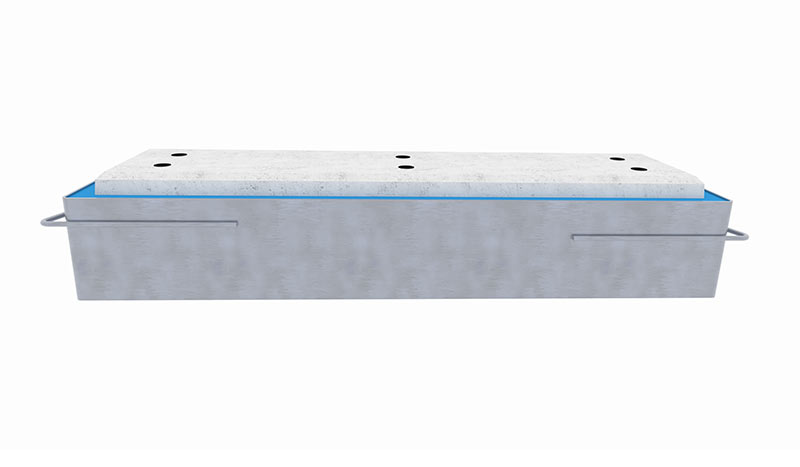

TINES® EBS-R HR 1015, TINES® EBS-R HR 1090, TINES® EBS-R HR 1155

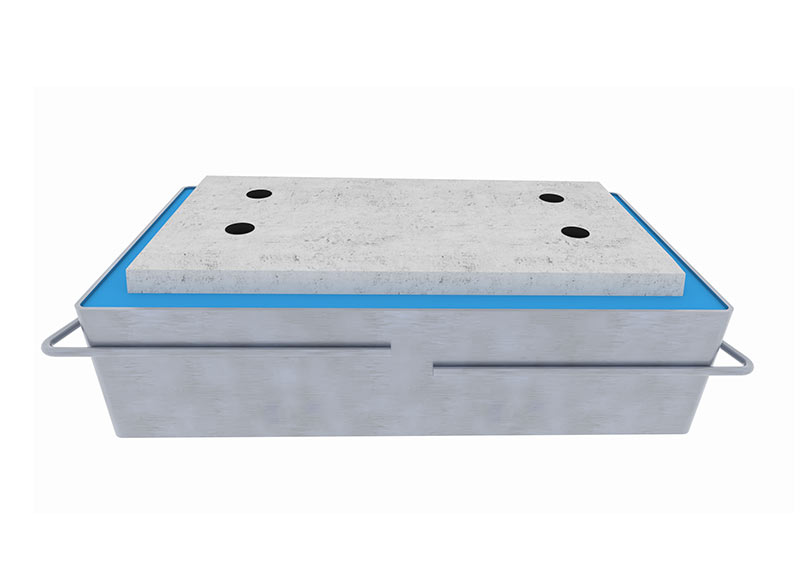

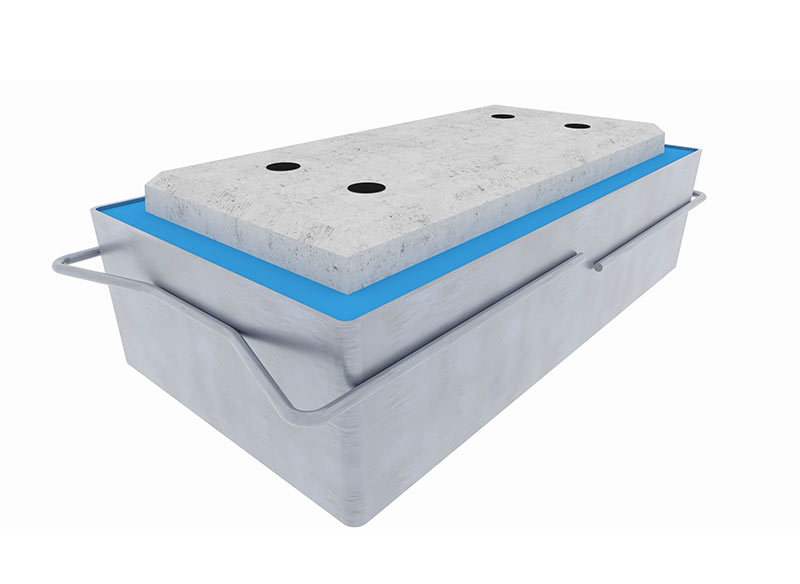

TINES® EBS-R HR 500.B, TINES® EBS-R HR 700, TINES® EBS-R HR 750, TINES® EBS-R HR 800, TINES® EBS-R HR 850, TINES® EBS-R HR 970
Документы:
- Свидетельство № PL 59 2021 0057 об утверждении типа, выданный Президентом Управления железнодорожного транспорта
- Сертификат соответствия типа № IK CZT – 023/2021, выданный Институтом железнодорожного транспорта
- Допуск к использованию на железнодорожных линиях, находящихся под управлением «PKP Polskie Linie Kolejowe» № D/IST/14/2022
- Декларации соответствия типу
- Технические паспорта
Для подготовки технико-коммерческого предложения просим обращаться по адресу handlowy@tinesrail.com
