Рельсовые блочные опоры в защитном слое

Система TINES® EBS

Рельсовые блочные опоры в защитном слое – TINES® EBS – это безбалластная система конструкции рельсового полотна. Она обеспечивает эластичное распределение давления рельсовых транспортных средств и гашение вибраций, вызванных их движением. В этой системе рельсы крепятся не к балочным шпалам, а к отдельным бетонным блочным опорам, установленным в сборных бетонных или стальных гнездах, с использованием эластичной заливочной массы TINES® Polyrail, которая образует упругий защитный слой опоры.

Рельсовые блочные опоры Tines EBS

Описание системы

Безбалластная конструкция полотна с системой TINES® EBS может использоваться на линиях метро на прямых и кривых участках, а также ​​под стрелочными переводами. Эту систему можно также использовать для соединения путей – стрелочных переводов и пересечений, а также использовать со всеми профилями рельсов Виньоля и специальными рельсами.

Данное конструктивное решение предназначено для использования на участках, где важно снижение уровня колебаний и вибрации, возникающих при движении поездов метрополитена.

Подбор варианта и разновидности блочной рельсовой опоры системы TINES® EBS для конкретных решений конструкции верхнего строения пути, должен соответствовать техническому проекту.

Компания предлагает два основных типа:

  • TINES® EBS — рельсовые блочные опоры в защитном слое, предназначенные для использования в конструкции верхнего строения пути;

  • TINES® EBS-R — рельсовые блочные опоры в защитном слое, предназначенные для использования в стрелочных переводах и пересечениях путей.

Предназначенным для метрополитенов вариантном рельсовых блочных опор TINES® EBS является тип LR (Light Rail – легкорельсовый транспорт): рельсовая блочная опора TINES® EBS — LR используется при максимальных нагрузках на ось до 160 кН и скорости движения поездов V ≤ 140 км/ч

Рельсовая блочная опора в защитном слое TINES® EBS состоит из:

  • гнезда опорного блока, представляющего собой сборный бетонный или стальной элемент,
  • упругой виброизоляционной прокладки,
  • сборной бетонной блочной опоры,
  • грунтующего покрытия,
  • упругого защитного слоя блочной опоры,
  • системы упругого крепления рельса

Преимущества системы TINES® EBS:

  • эффективное гашение вибраций и возможность адаптации амортизационных свойств к проектным требованиям,
  • эффективная электроизоляция рельсов,
  • свободный доступ к рельсам и креплениям,
  • простой способ монтажа пути,
  • устойчивость опорно-блочного соединения к воздействию влаги, низких температур и коррозии,
  • полная префабрикация,
  • низкие эксплуатационные расходы

Документы:

  • Свидетельство № PL 59 2021 0057 об утверждении типа, выданный Президентом Управления железнодорожного транспорта
  • Сертификат соответствия типа № IK CZT – 023/2021, выданный Институтом железнодорожного транспорта
  • Декларации соответствия типу
  • Технические паспорта

Для подготовки технико-коммерческого предложения просим обращаться по адресу handlowy@tinesrail.com

Maty wibroizolacyjne TINES STM

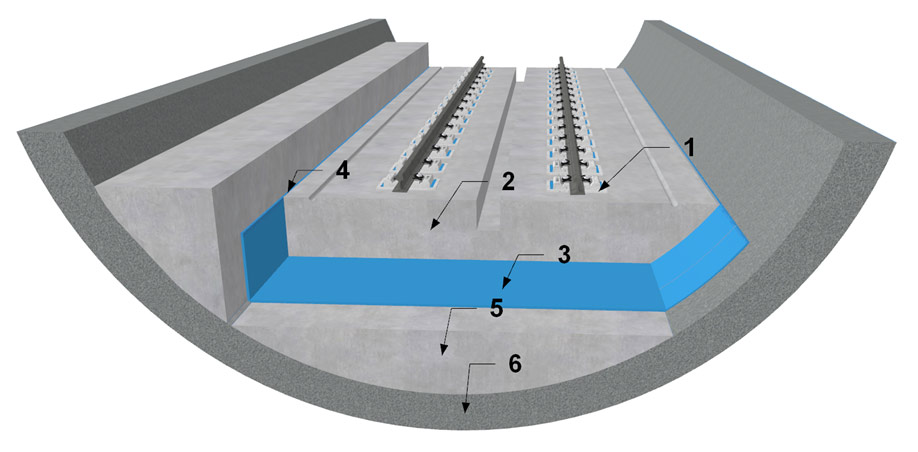

1. Верхнее строение пути с системой рельсовых блочных опор в защитном слое – система TINES® EBS, 2. Бетонная путевая плита, 3. Подплитный виброизоляционный мат, 4. Эластичная уплотнительная масса, 5. Бетонное основание, 6. Подошва тоннеля

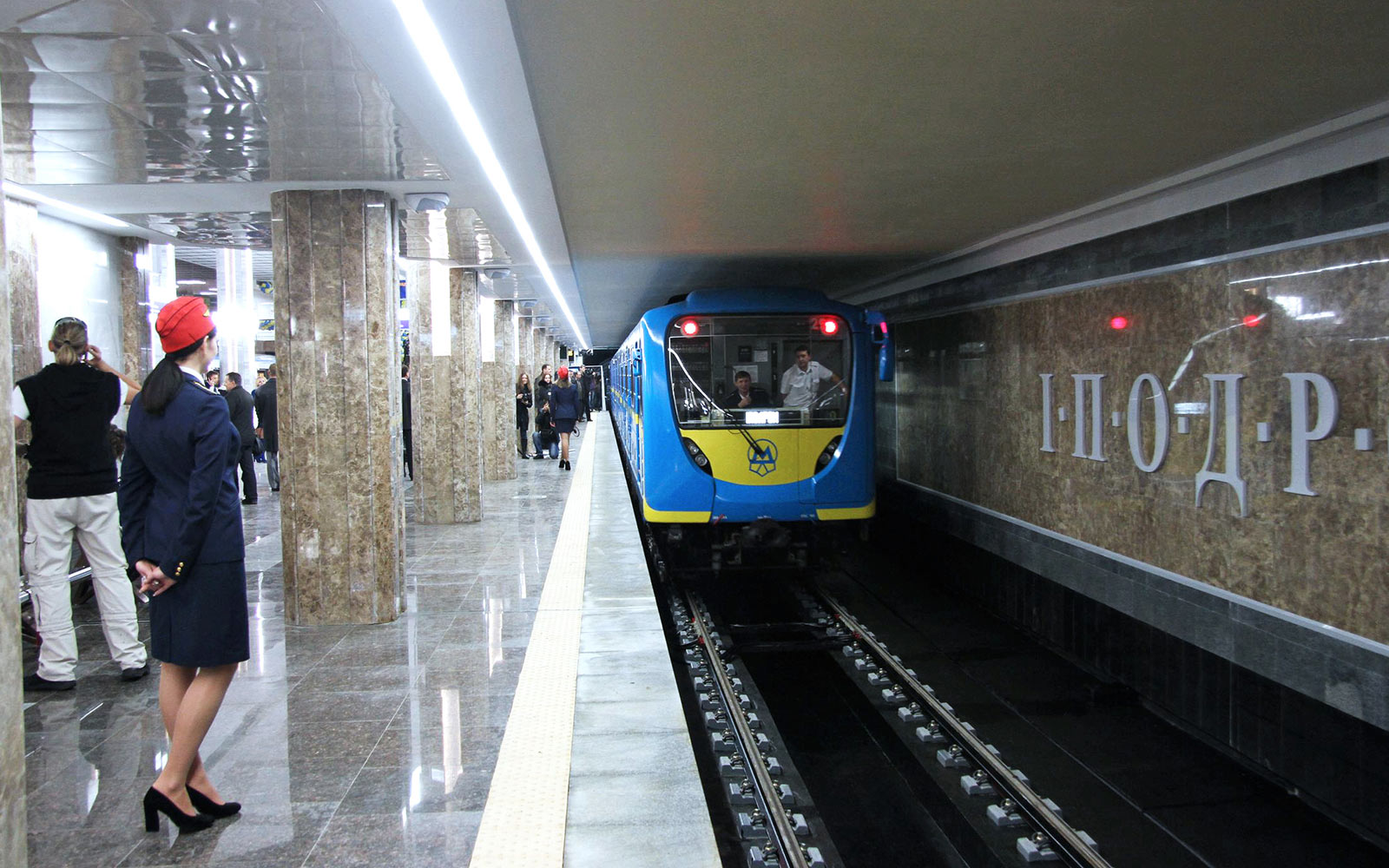

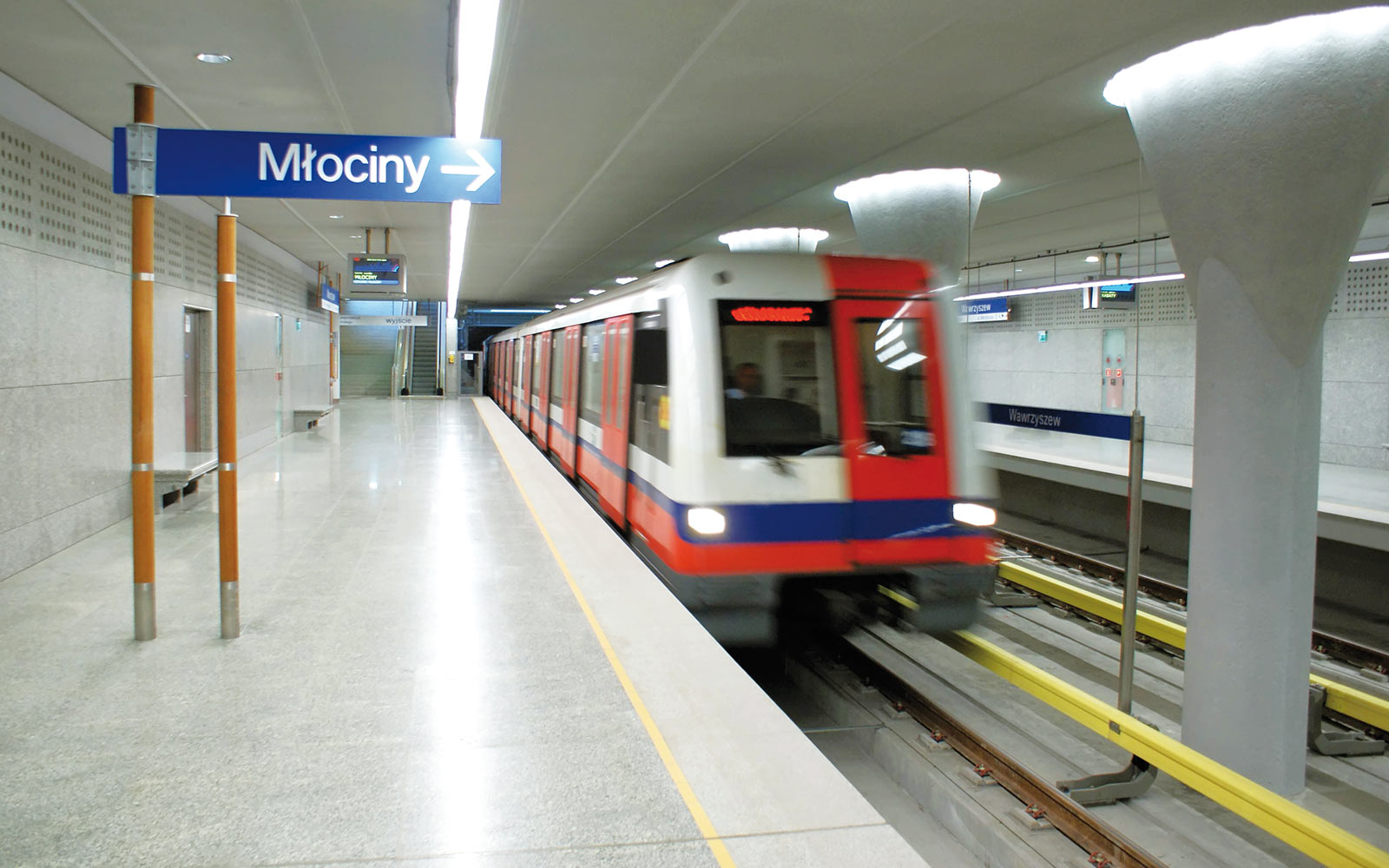

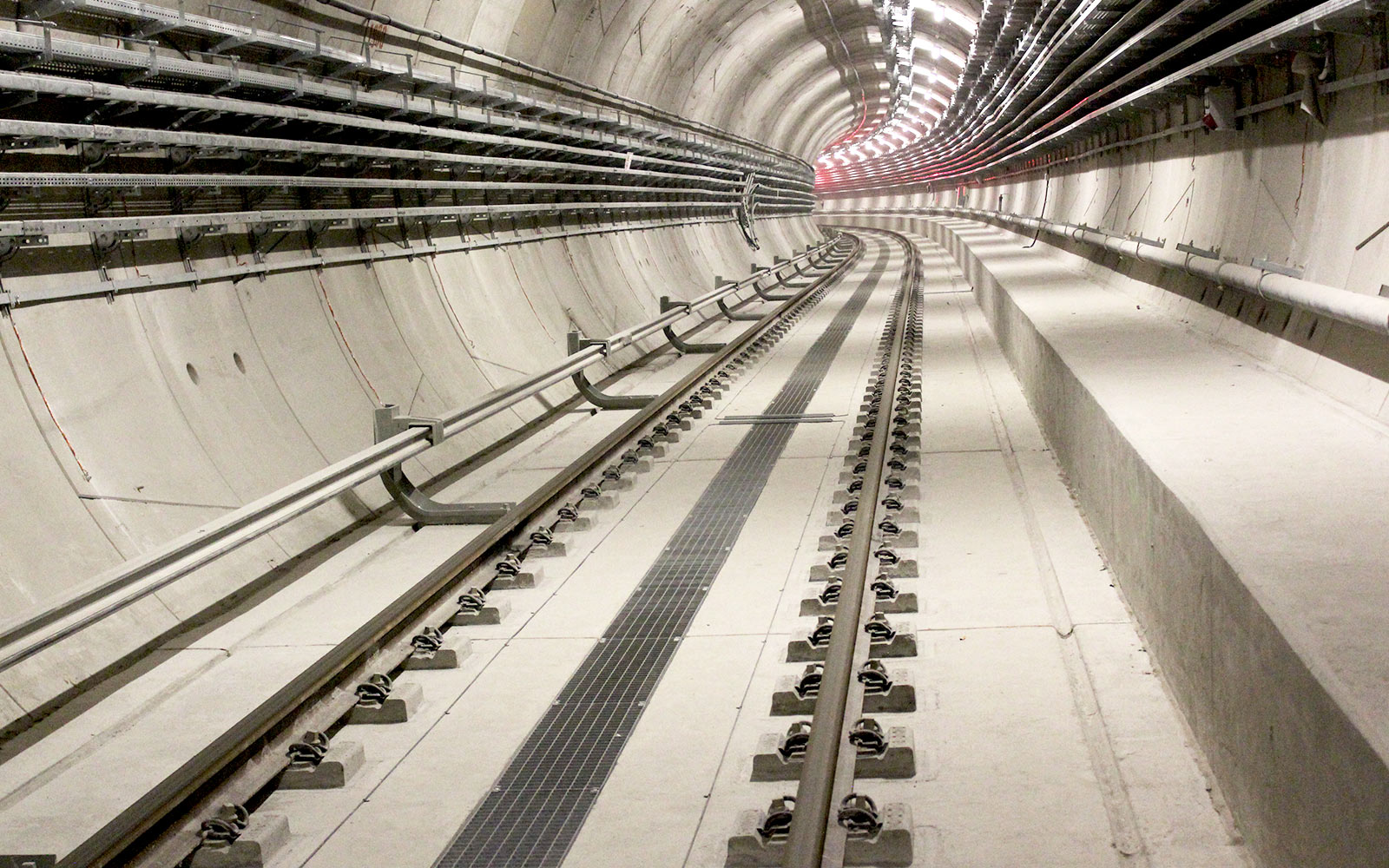

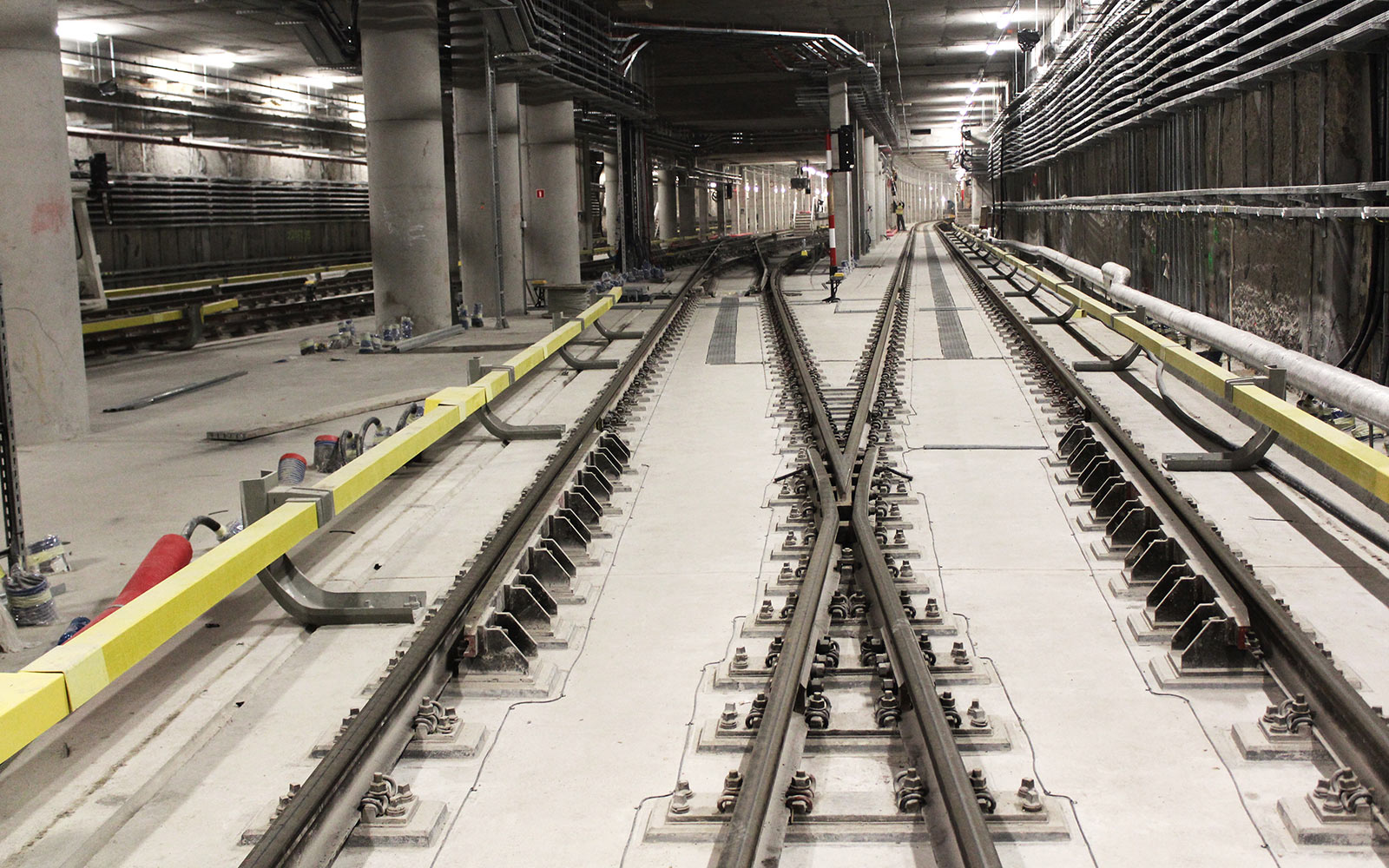

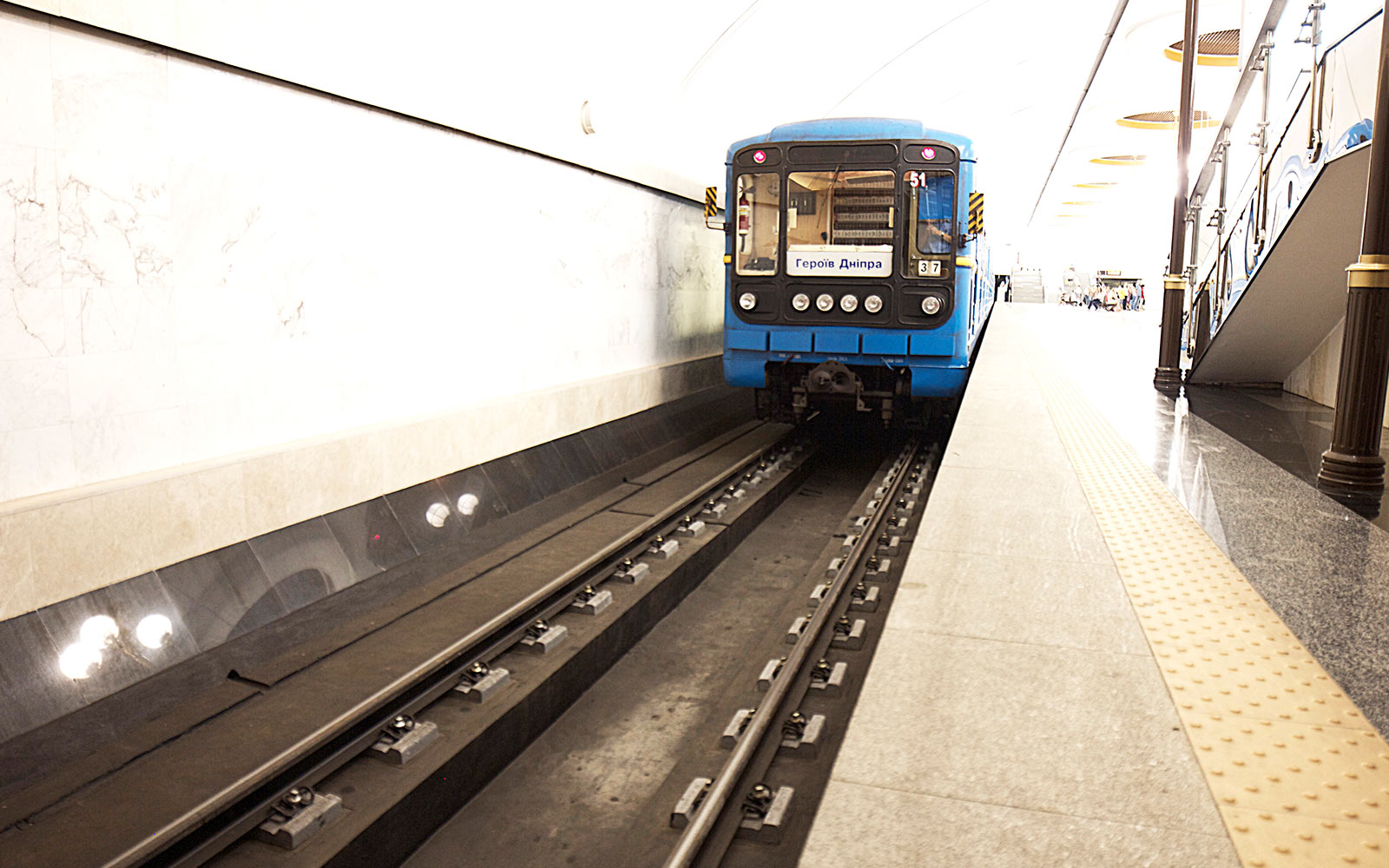

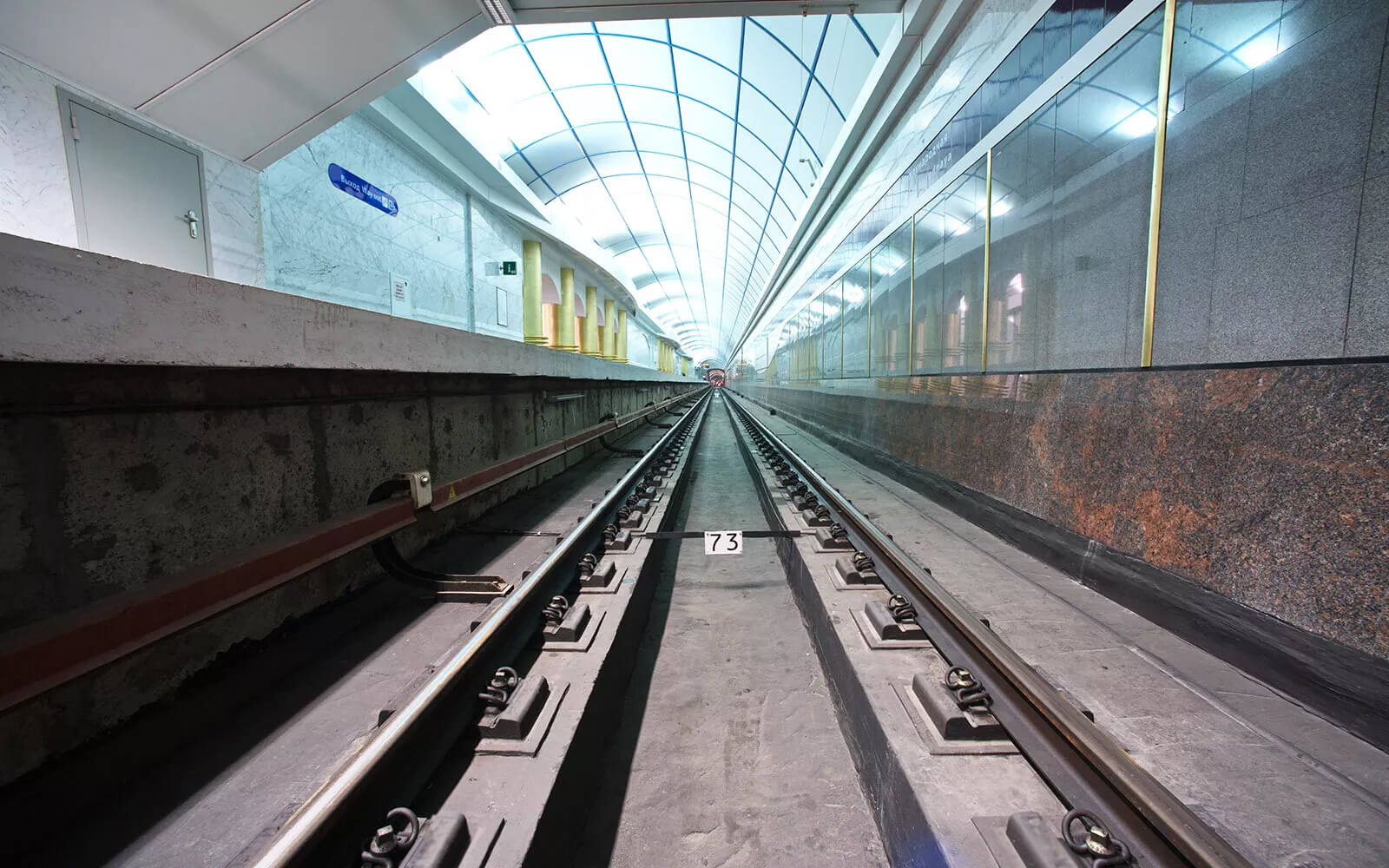

Реализованные проекты
