Рейкові блокові опори в захисному шарі – система TINES® EBS призначені для використання в безбаластній конструкції верхньої будови колії, особливо на ділянках, де особливо важливе гасіння вібрацій, викликаних рухом рейкового транспорту, наприклад, на інженерних спорудах: сталевих або бетонних, а також у тунелях. Блокові опори встановлюються в збірних бетонних або сталевих гніздах, з використанням еластичної заливної маси TINES® Polyrail.

Існує два варіанти блокових опор TINES® EBS:

  • блокова опора TINES® EBS – LR (Light Rail – легкорейковий транспорт) використовується при максимальних навантаженнях на вісь до 160 кН і швидкості руху поїздів V ≤ 140 км/год
  • блокова опора TINES® EBS – HR (Heavy Rail – важка залізниця) використовується при максимальних навантаженнях на вісь до 245 кН і швидкості руху поїздів V ≤ 250 км/год

Кожен варіант блокових опор TINES® EBS може бути трьох видів:

  • блокова опора TINES® EBS визначається як жорстка:

– EBS-HR-SS – зі статичною жорсткістю до 60 МН/м,

– EBS-LR-SS – зі статичною жорсткістю до 60 МН/м,

  • блокова опора TINES® EBS визначається як середня:

– EBS-HR-MS – зі статичною жорсткістю до 30 МН/м,

– EBS-LR-MS – зі статичною жорсткістю до 15 МН/м,

  • блокова опора TINES® EBS визначається як м’яка:

– EBS-HR-LS – зі статичною жорсткістю до 15 МН/м,

– EBS-LR-LS – зі статичною жорсткістю до 9 МН/м.

Підбір варіанта та різновиду блокової рейкової опори системи TINES® EBS для конкретних рішень конструкції верхньої будови колії, повинен відповідати технічному проекту.

Рейкові блокові опори в захисному шарі діляться на два типи:

1. рейкова блокова опора в захисному шарі TINES® EBS

– призначена для використання в конструкції верхньої будови колії: на залізничних лініях стандартної, широкої та вузької колії, на надземних та підземних ділянках (у тому числі в метро), на прямих та кривих ділянках;

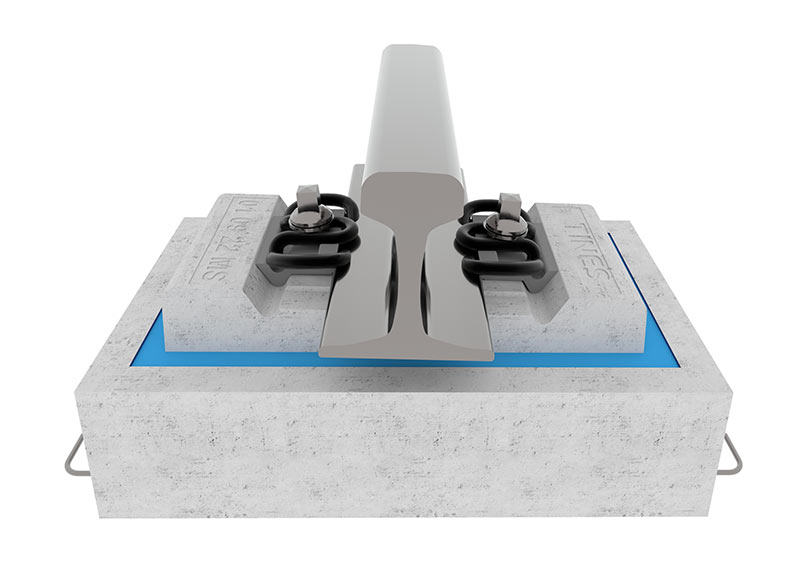

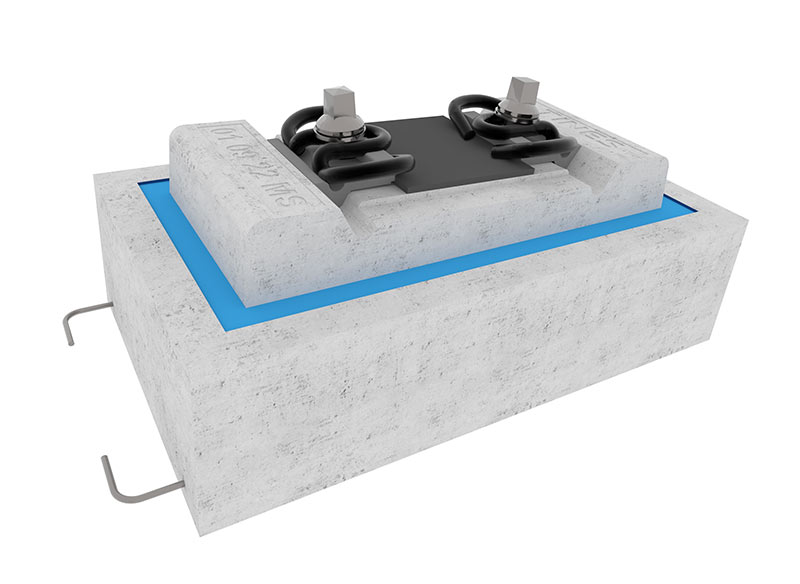

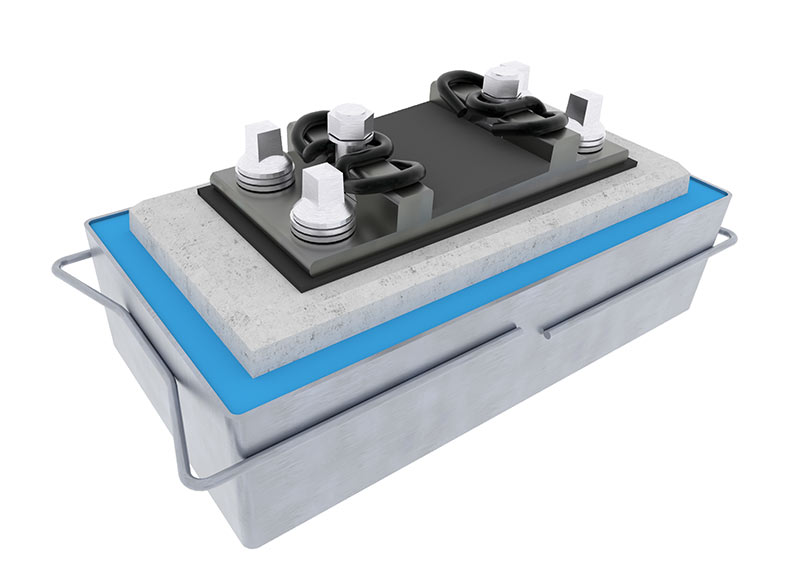

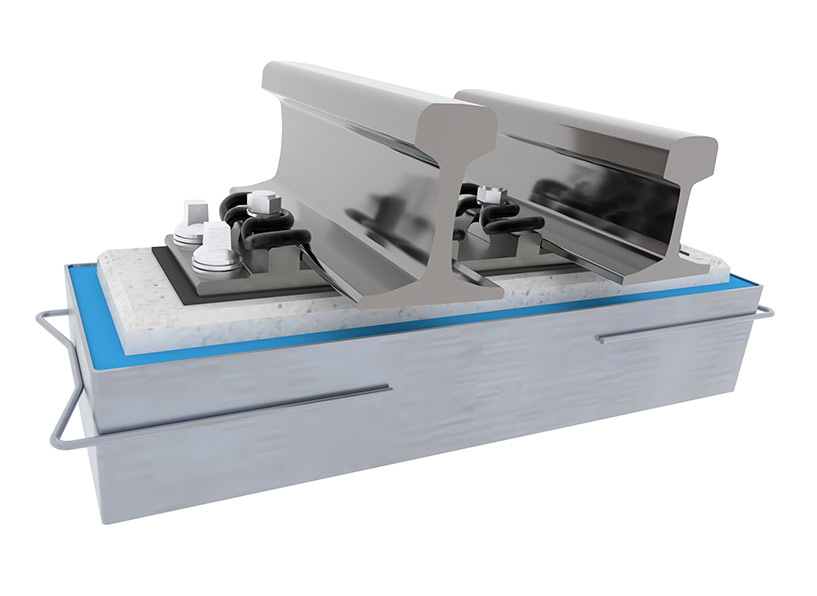

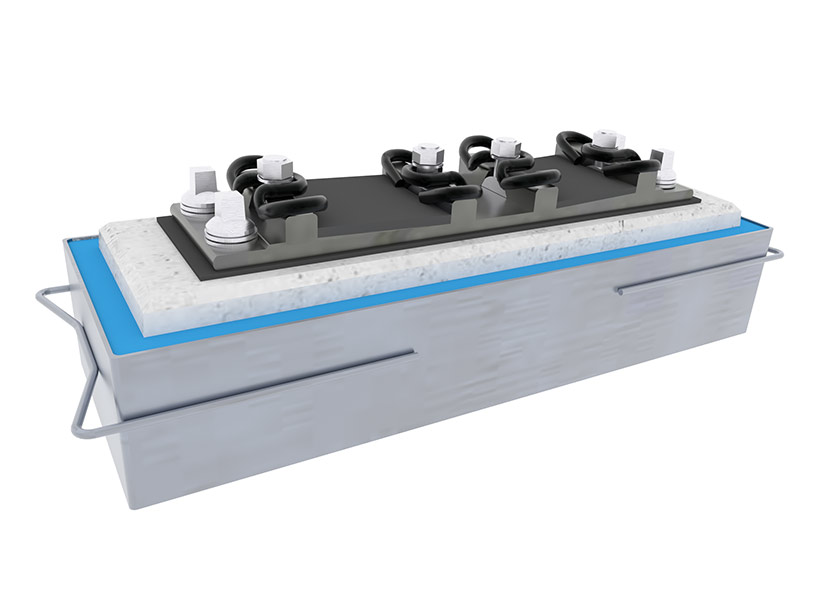

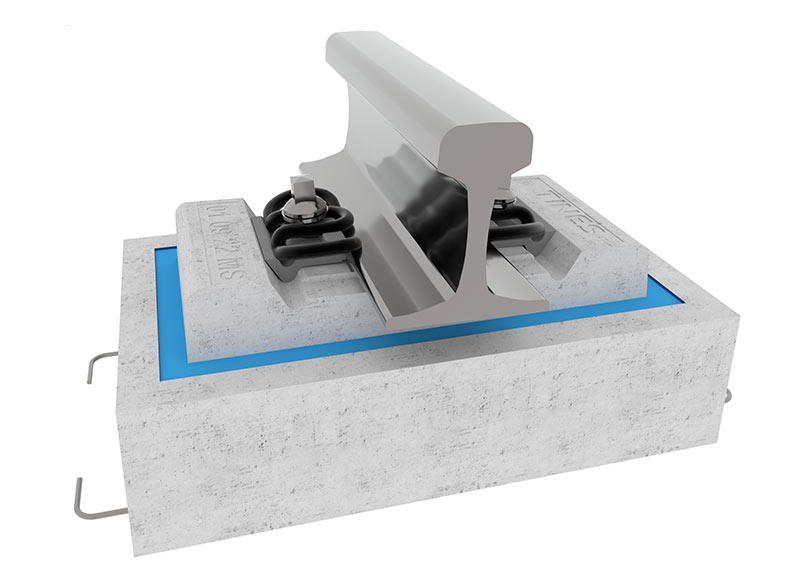

TINES® EBS HR 60E1 MS.B

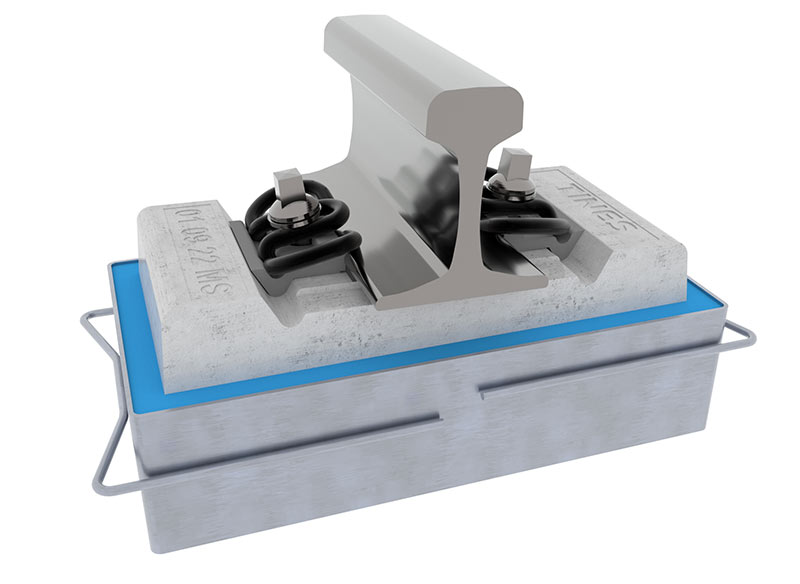

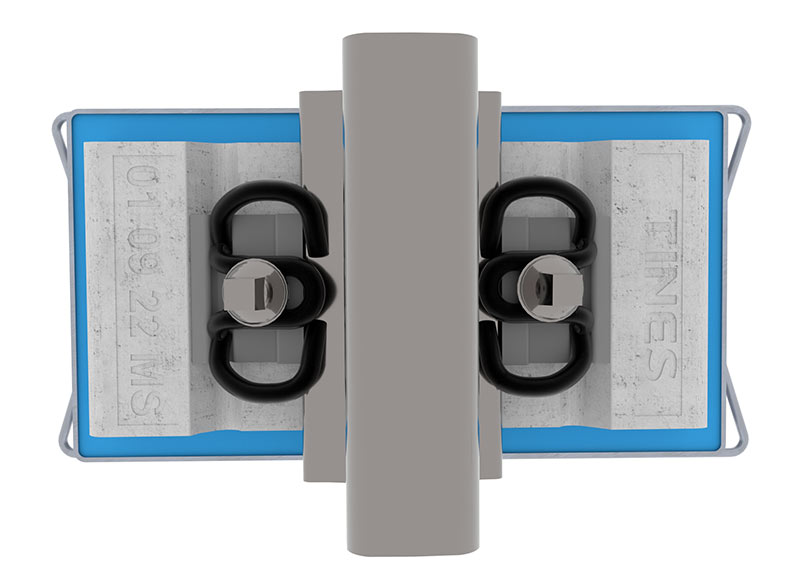

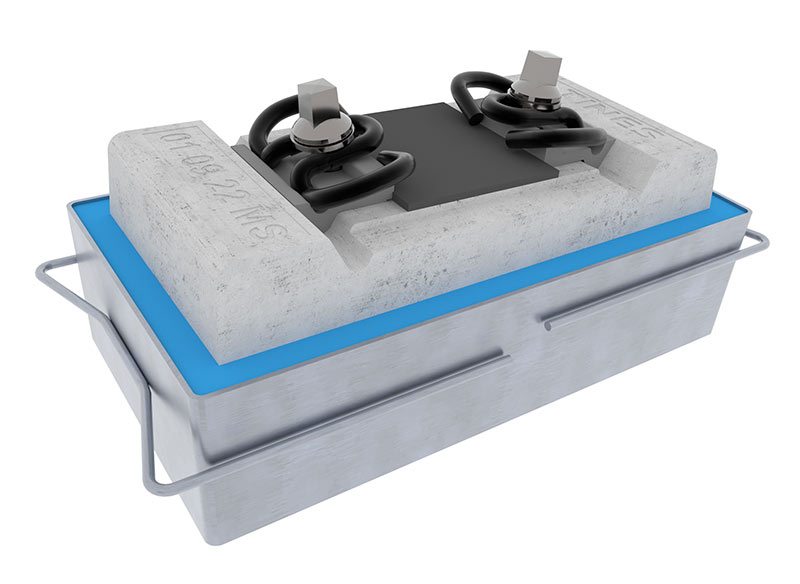

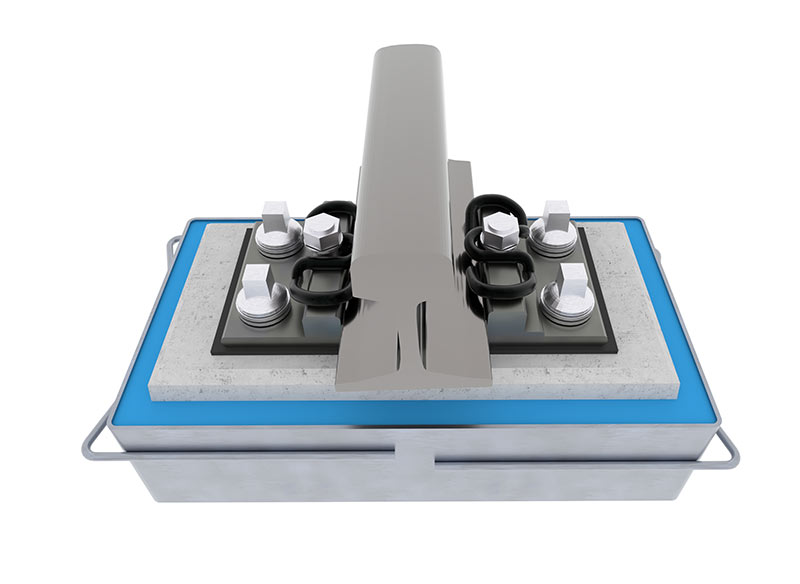

TINES® EBS HR 60E1 MS.S

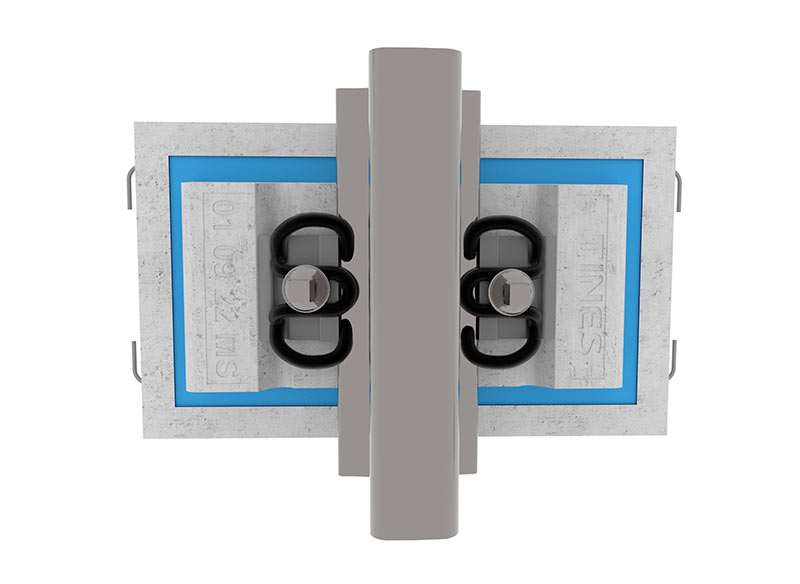

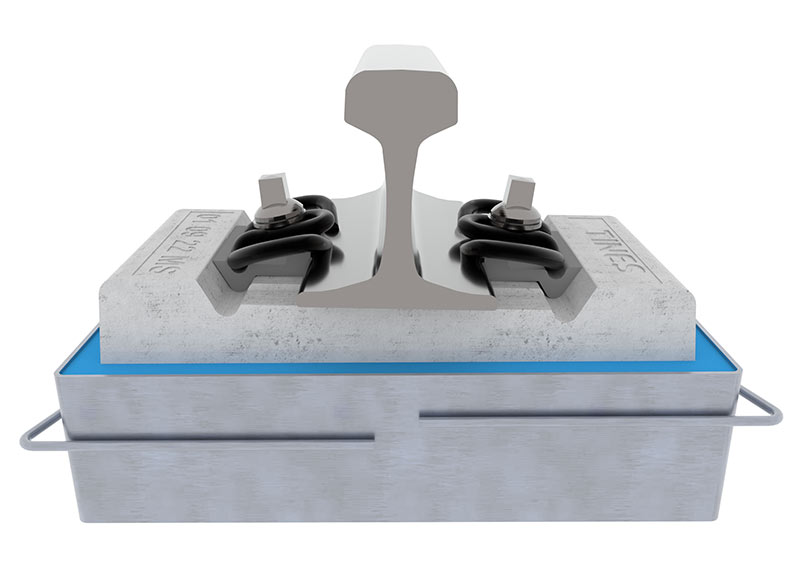

  • TINES EBS HR 60E1 MS.S
  • TINES EBS HR 60E1 MS.S
  • TINES EBS HR 60E1 MS.S
  • TINES EBS HR 60E1 MS.S

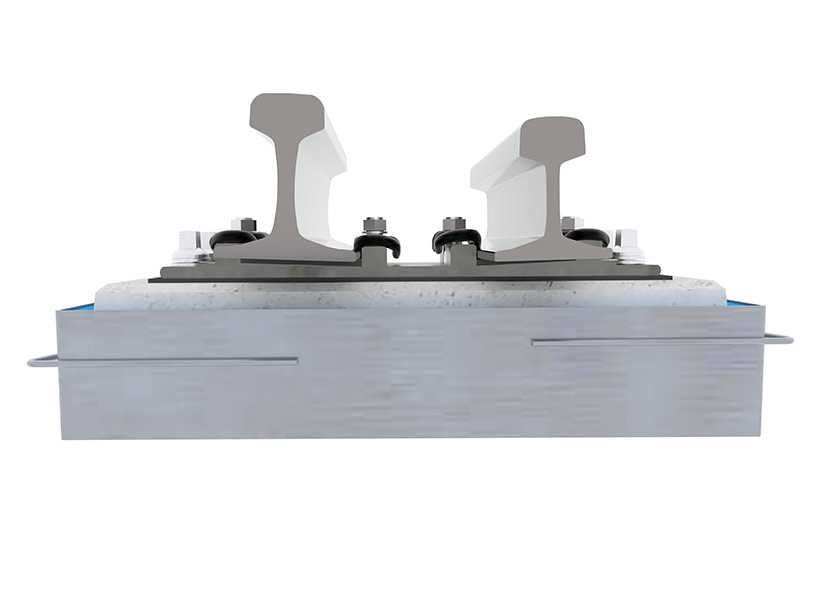

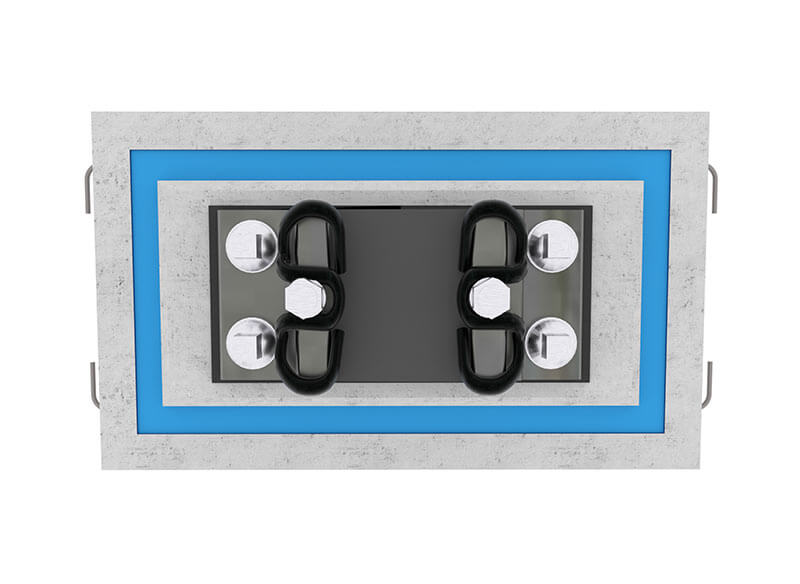

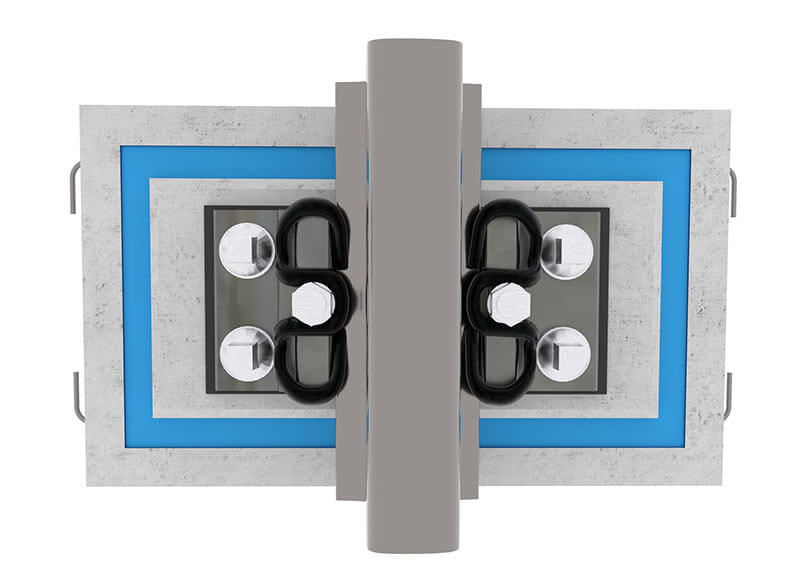

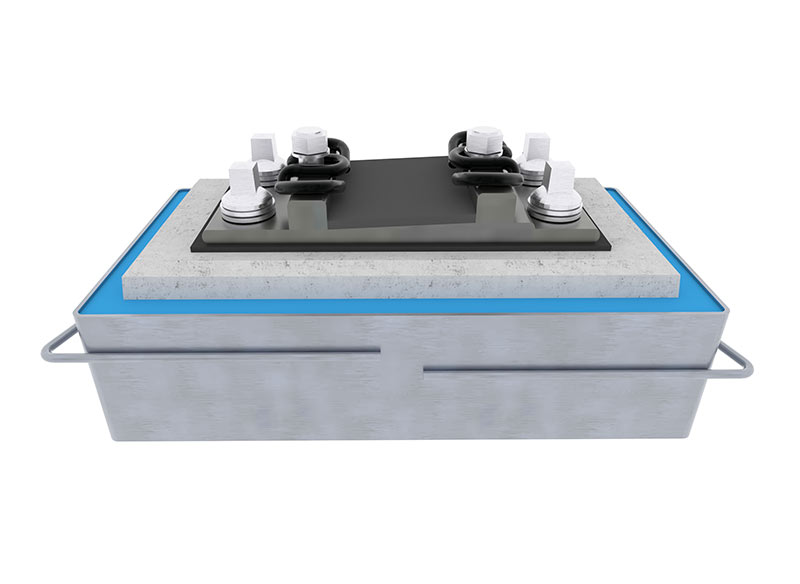

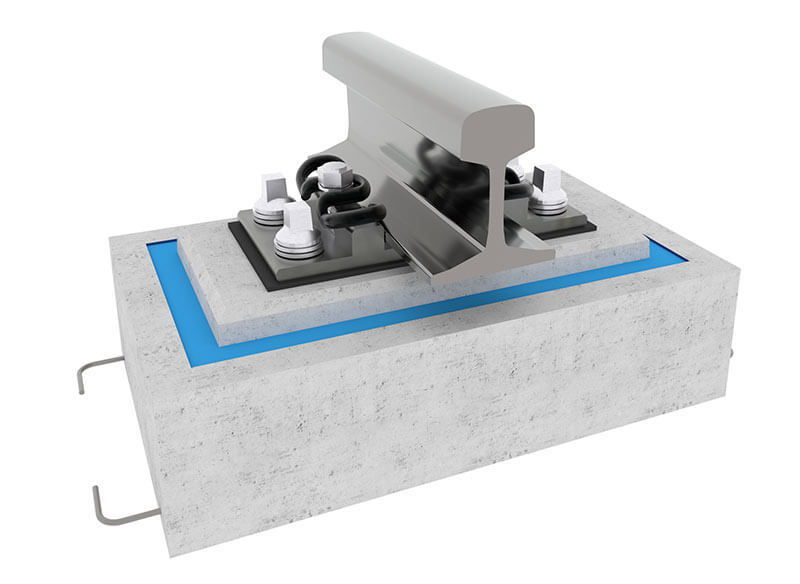

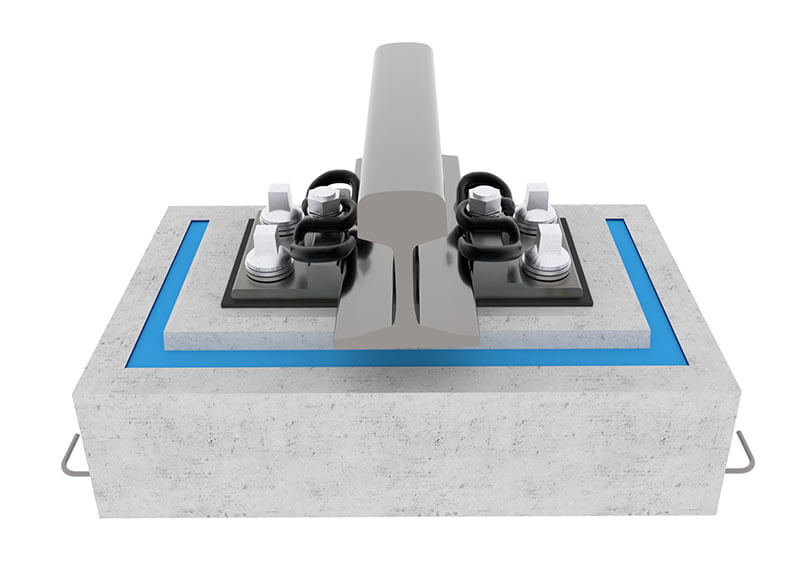

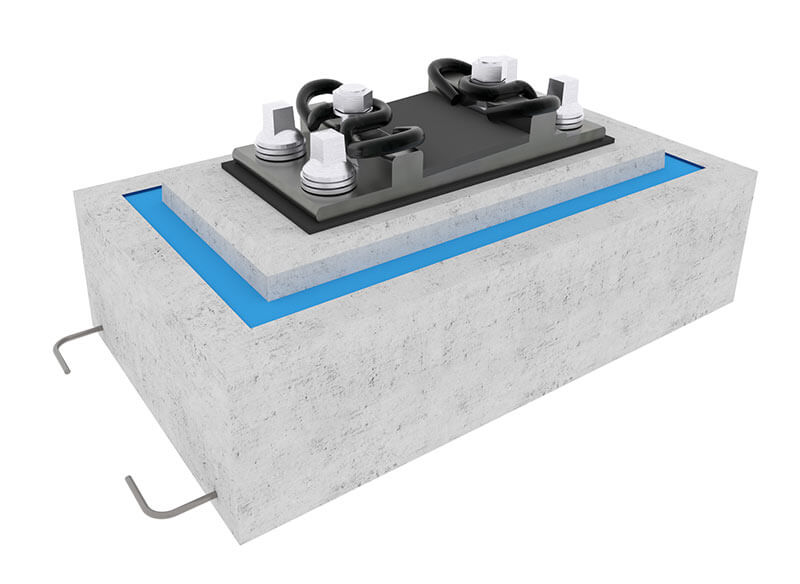

TINES® EBS HR 49E1 500.250.B

  • EBS HR 49E1 500.250.B - Tines
  • EBS HR 49E1 500.250.B - Tines
  • EBS HR 49E1 500.250.B - Tines
  • EBS HR 49E1 500.250.B - Tines

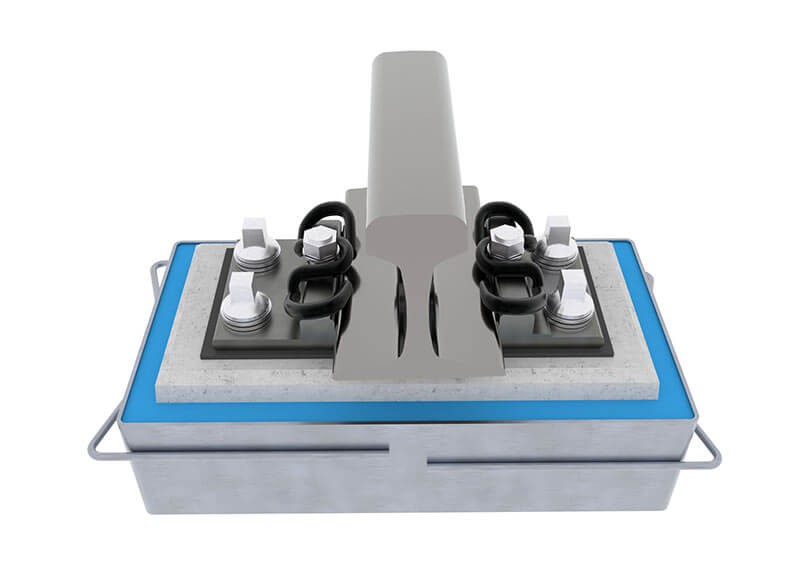

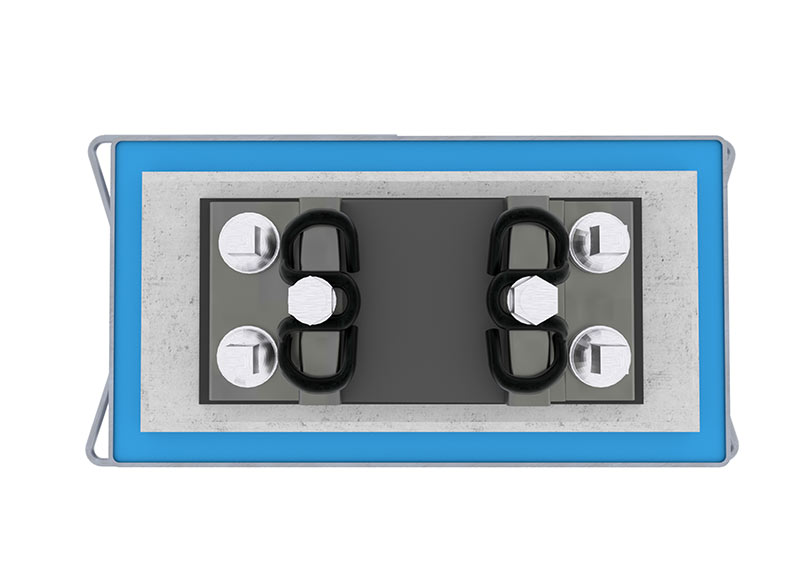

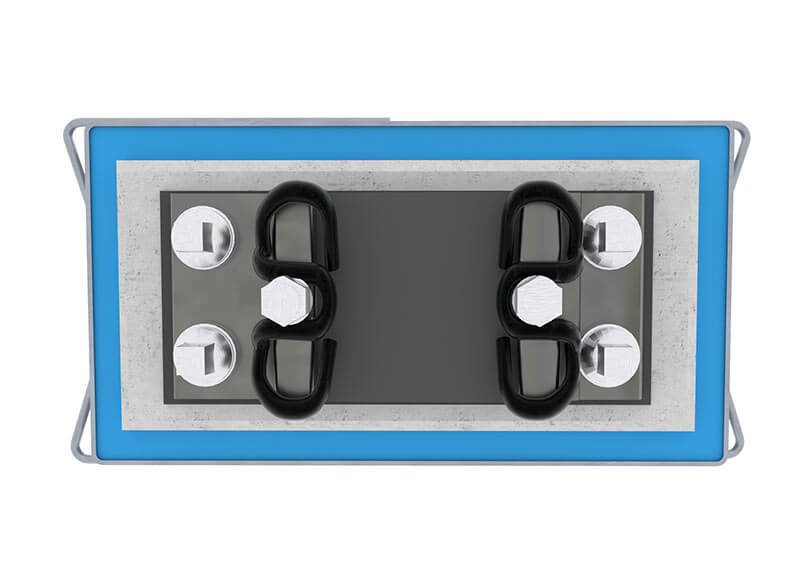

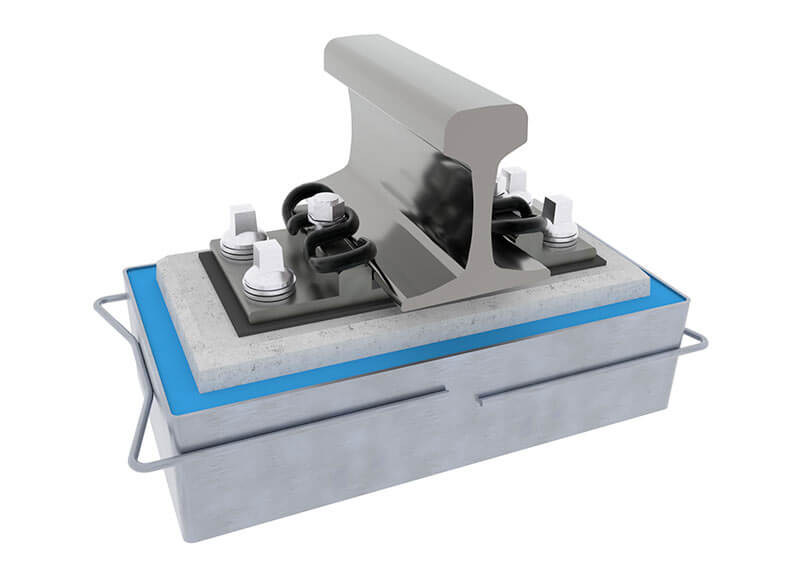

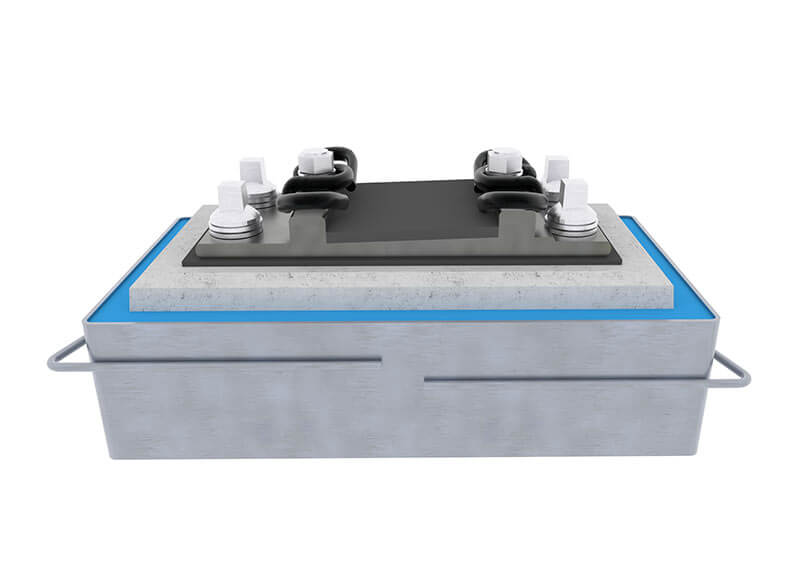

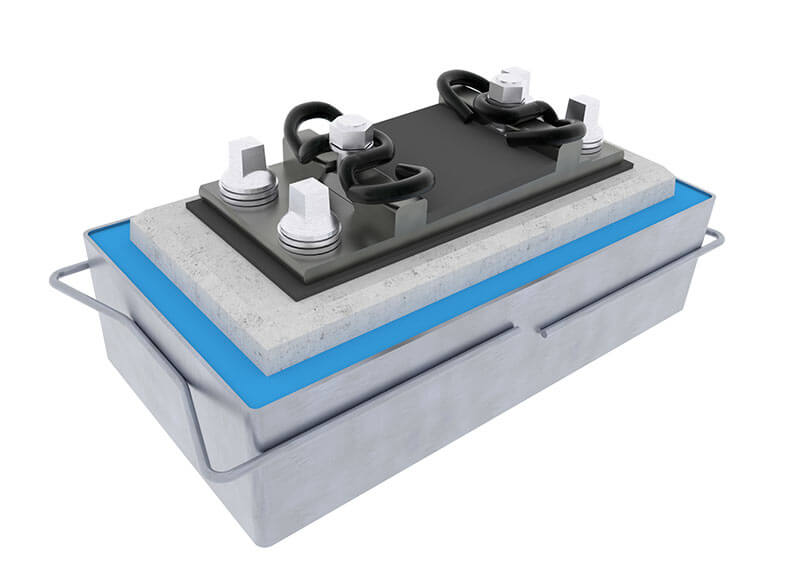

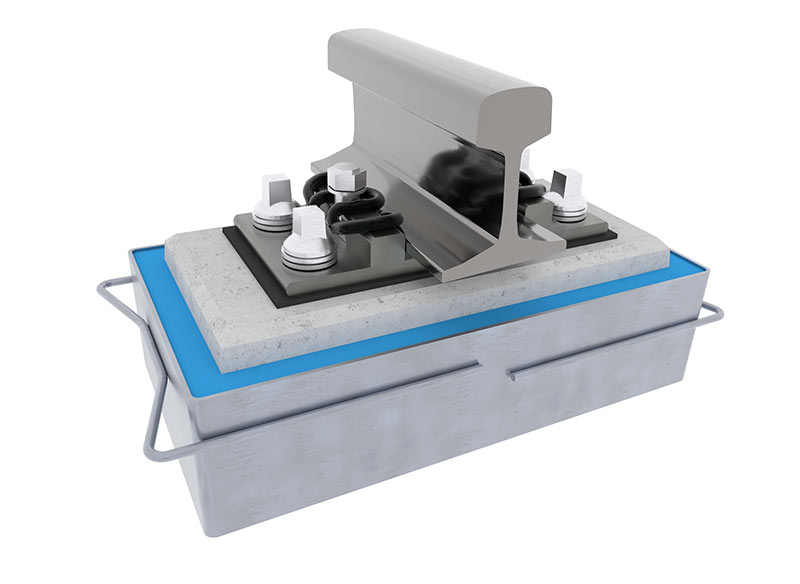

TINES® EBS HR 60E1 500.250.S

  • TINES EBS HR 60E1 500.250.S
  • TINES EBS HR 60E1 500.250.S
  • TINES EBS HR 60E1 500.250.S
  • TINES EBS HR 60E1 500.250.S
  • TINES EBS HR 60E1 500.250.S
  • TINES EBS HR 60E1 500.250.S

TINES® EBS HR 60E1 500.250.B, TINES® EBS HR 49E1 500.250.S

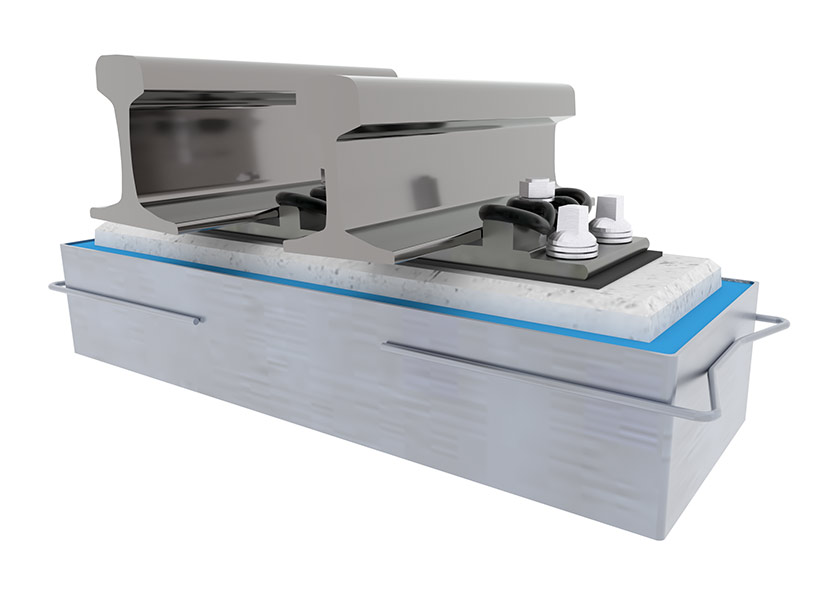

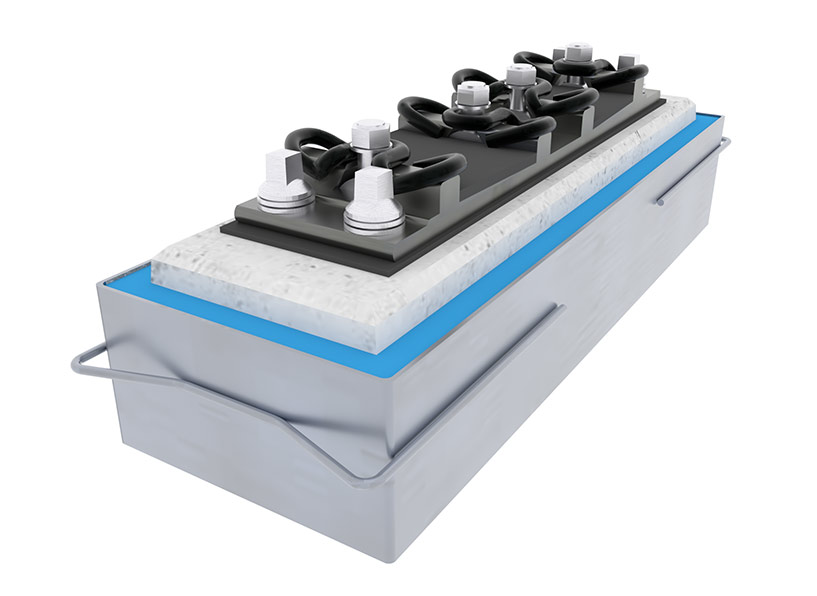

TINES® EBS HR 800.250

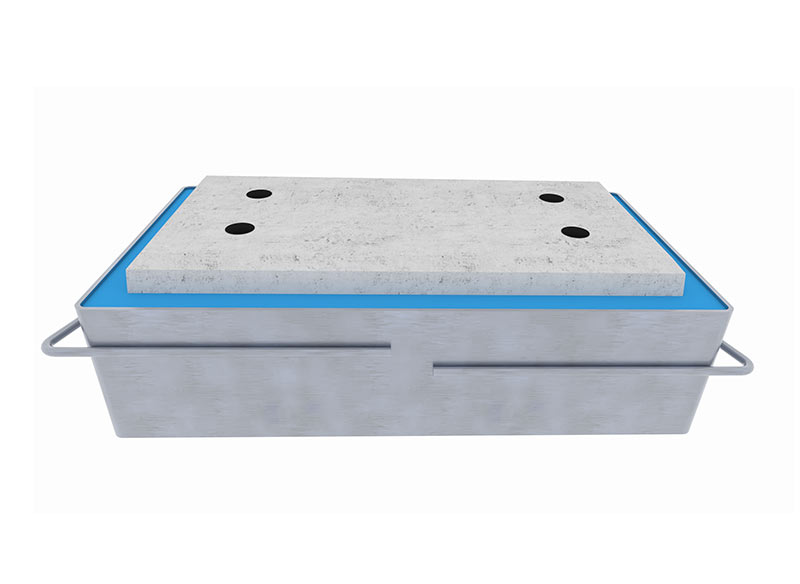

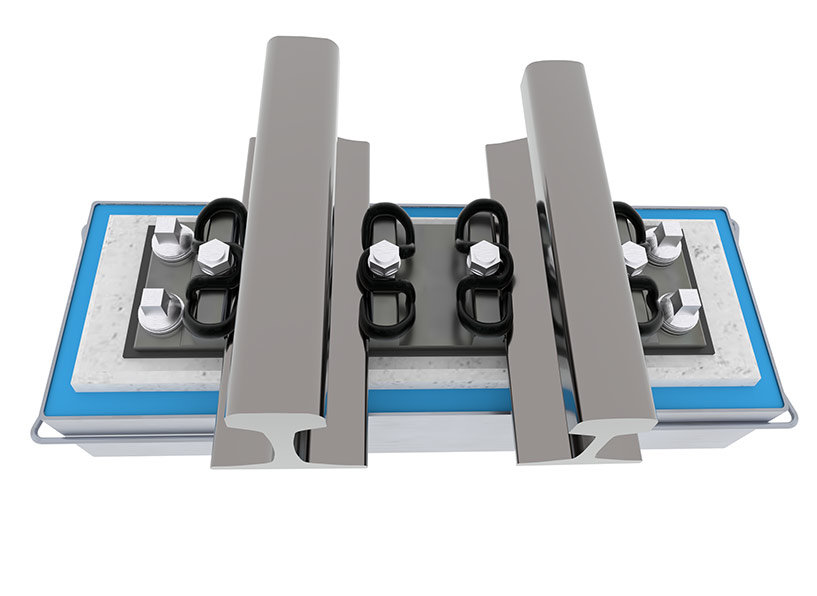

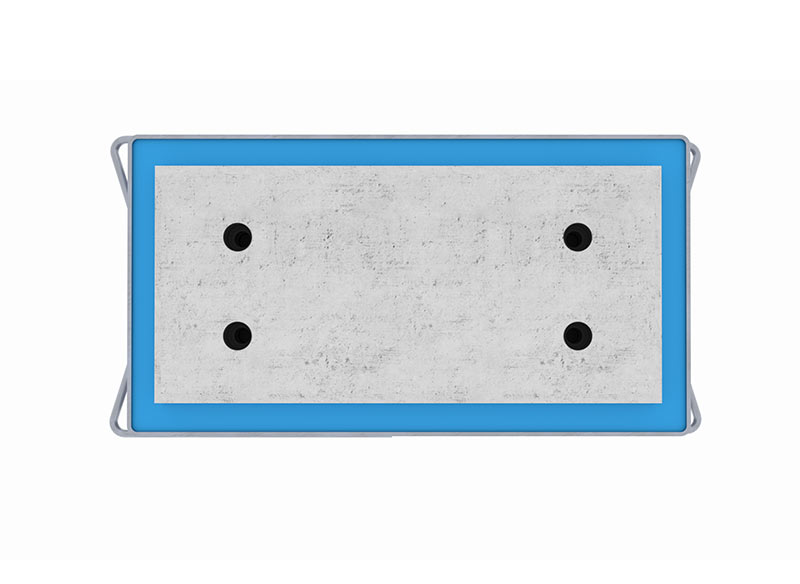

2. szynowa podpora  blokowa  w  otulinie   TINES® EBS-R – przeznaczona  do   stosowania   w rozjazdach i skrzyżowaniach torów.

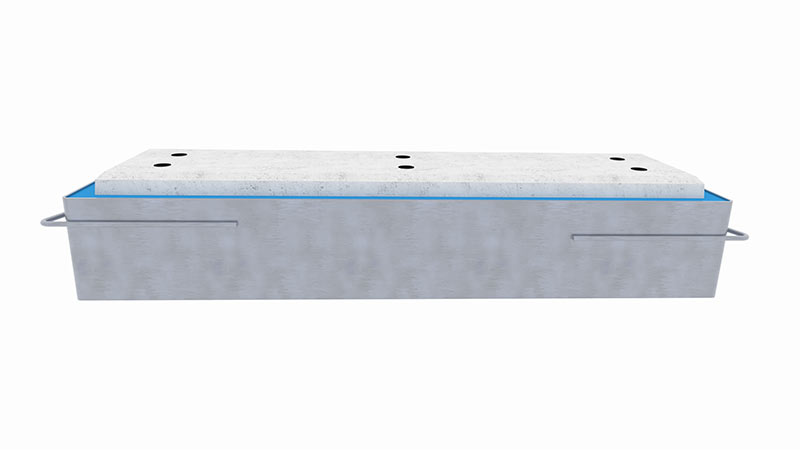

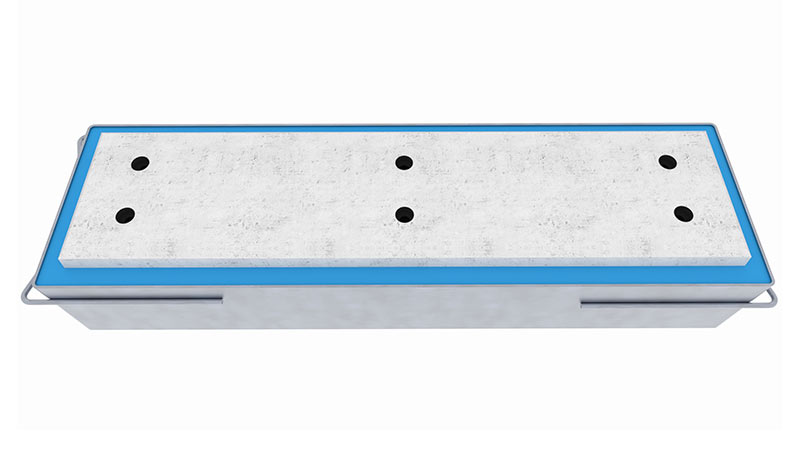

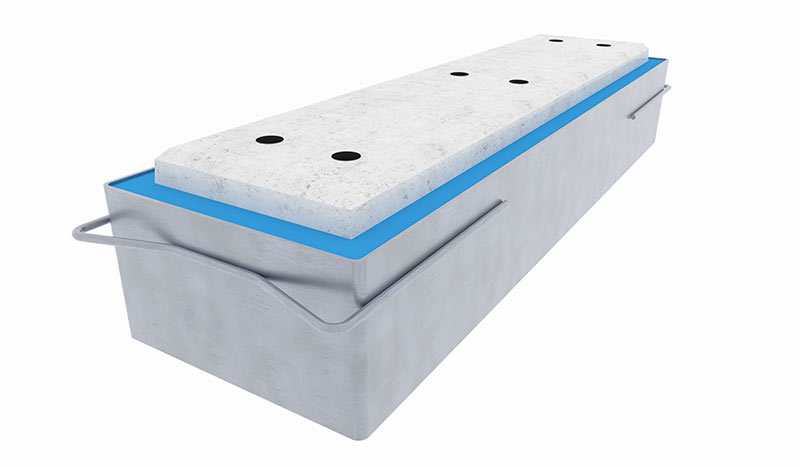

TINES® EBS-R HR 1015, TINES® EBS-R HR 1090, TINES® EBS-R HR 1155

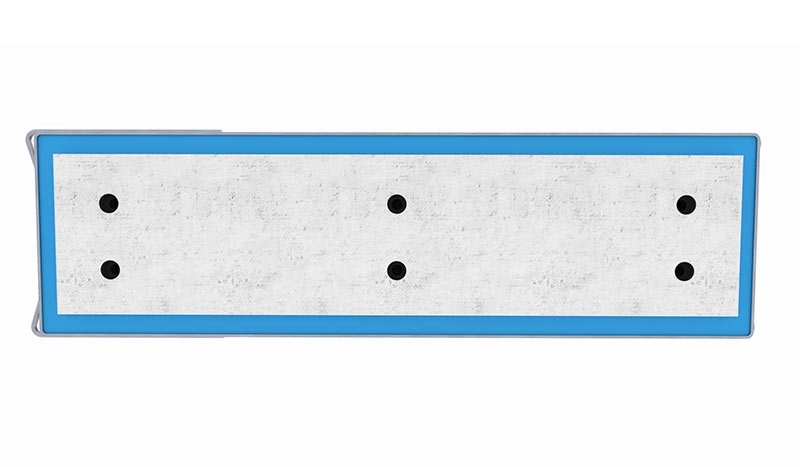

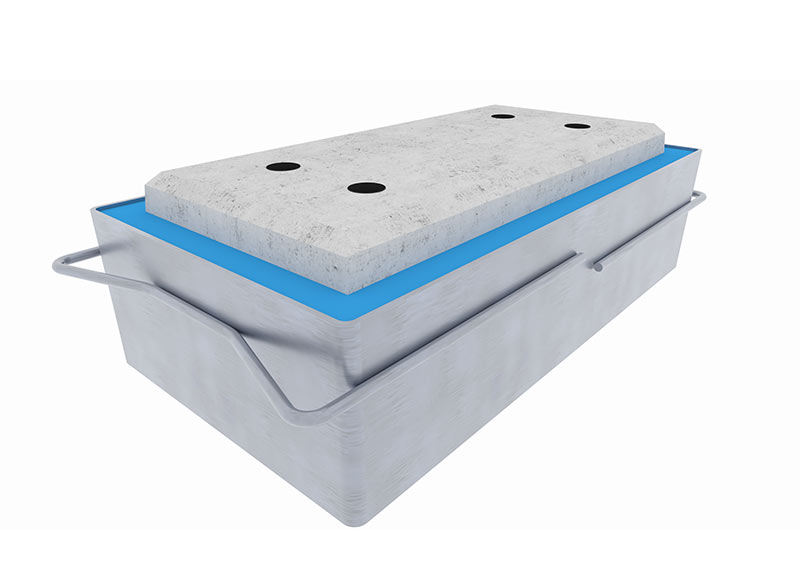

TINES® EBS-R HR 500.B, TINES® EBS-R HR 700, TINES® EBS-R HR 750, TINES® EBS-R HR 800, TINES® EBS-R HR 850, TINES® EBS-R HR 970



Документи:

  • Свідоцтво № PL 59 2021 0057 про затвердження типу, видане Президентом Управління залізничного транспорту
  • Сертифікат відповідності типу № IK CZT – 023/2021, виданий Інститутом залізничного транспорту
  • Допуск до використання на залізничних лініях, що перебувають під управлінням «PKP Polskie Linie Kolejowe» № D/IST/14/2022
  • Декларації відповідності типу
  • Технічні паспорти

Для підготовки техніко-комерційної пропозиції просимо звертатися за адресою handlowy@tinesrail.com
