Віброізоляційні мати TINES®

Відповідно до сучасних вимог щодо охорони навколишнього середовища в урбанізованих зонах ефективним рішенням захисту навколишнього середовища від негативного впливу залізничного транспорту є впровадження у конструкцію залізничного шляху віброізоляційних матів.

Опис системи

При підготовці реалізації проєктів з модернізації та будівництва залізничної інфраструктури важливо оптимально підібрати конструктивні рішення, що мінімізують негативний вплив вібрацій і шуму, створених рухом поїздів, які поширюються у навколишнє середовище. Властивості віброізоляційних матів, матеріальні параметри, функціональні та експлуатаційні особливості мають істотний вплив на віброакустичну ізоляцію, електроізоляцію та захист від негативного впливу блукаючих струмів на будівельні об’єкти та людей.

TINES пропонує широкий асортимент віброізоляційних матів, що різняться за матеріалами, з яких вони виготовлені, технічними параметрами, товщиною та місцем застосування. Це дає можливість підбору віброізоляційного матеріалу, що відповідає вимогам технічного і проектного завдання, а також аналізу впливу вібрацій на будівлі та людей.

Використання віброізоляційних матів TINES® підвищує комфорт пасажирів, які подорожують на залізничному транспорті, знижує удари і шум, що підвищує рівень життя мешканців, які проживають поблизу залізничних колій.

Залежно від цільового використання віброізоляційні мати TINES® розрізняють:

  • мати підплитні STM (STM- Slab-Track Mats) призначені для безбаластної конструкції залізничного полотна, для укладання під бетонну плиту верхньої будови коліі

Мати блокових опор тунелю

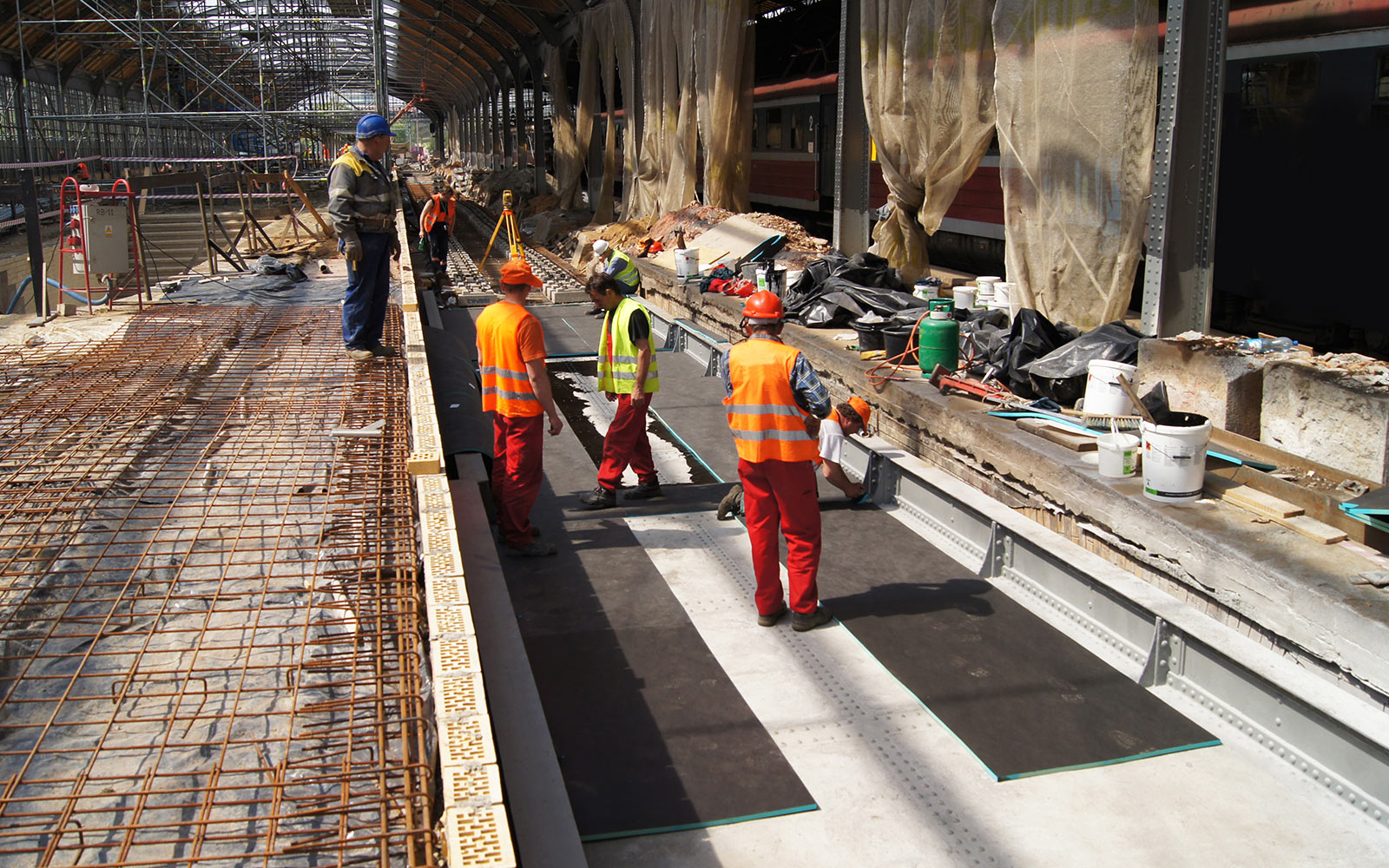

Мати віброізоляційні підплитні STM, укладені на бетонну основу під заливну бетонну плиту





Maty wibroizolacyjne podtłuczniowe/podpodsypkowe SBM układane na podłożu betonowym

Мати віброізоляційні підплитні STM, укладені на бетонну основу під збірну бетонну плиту

  • Мати віброізоляційні підбаластні SBM (SBM – Sub-Ballast Mats) призначені для баластної конструкції шляху, укладаються під шар щебеневого баласту.

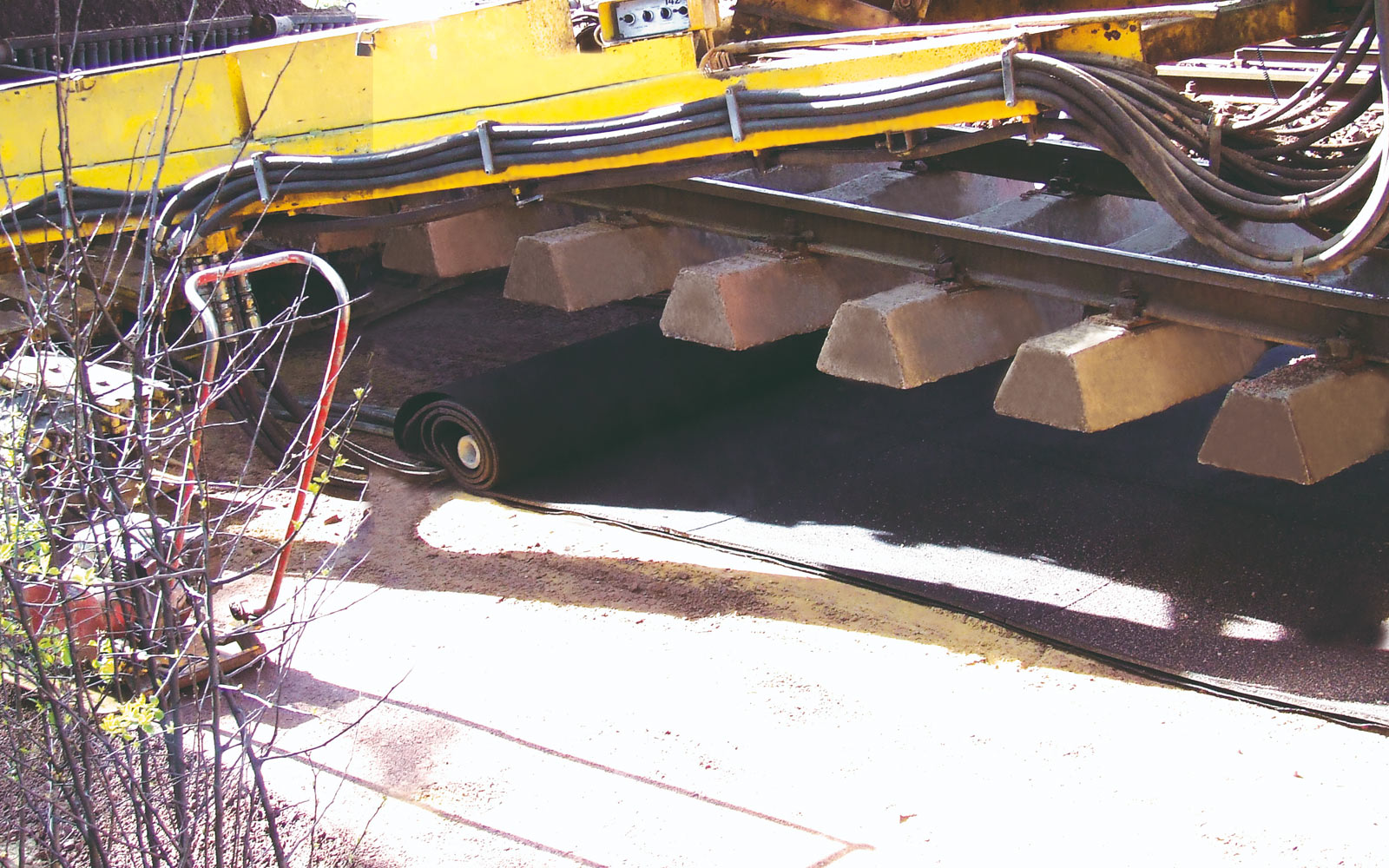

Мати віброізоляційні підбаластні SBM, укладені на земляному полотні

Maty wibroizolacyjne na podłożu betonowym - Tines

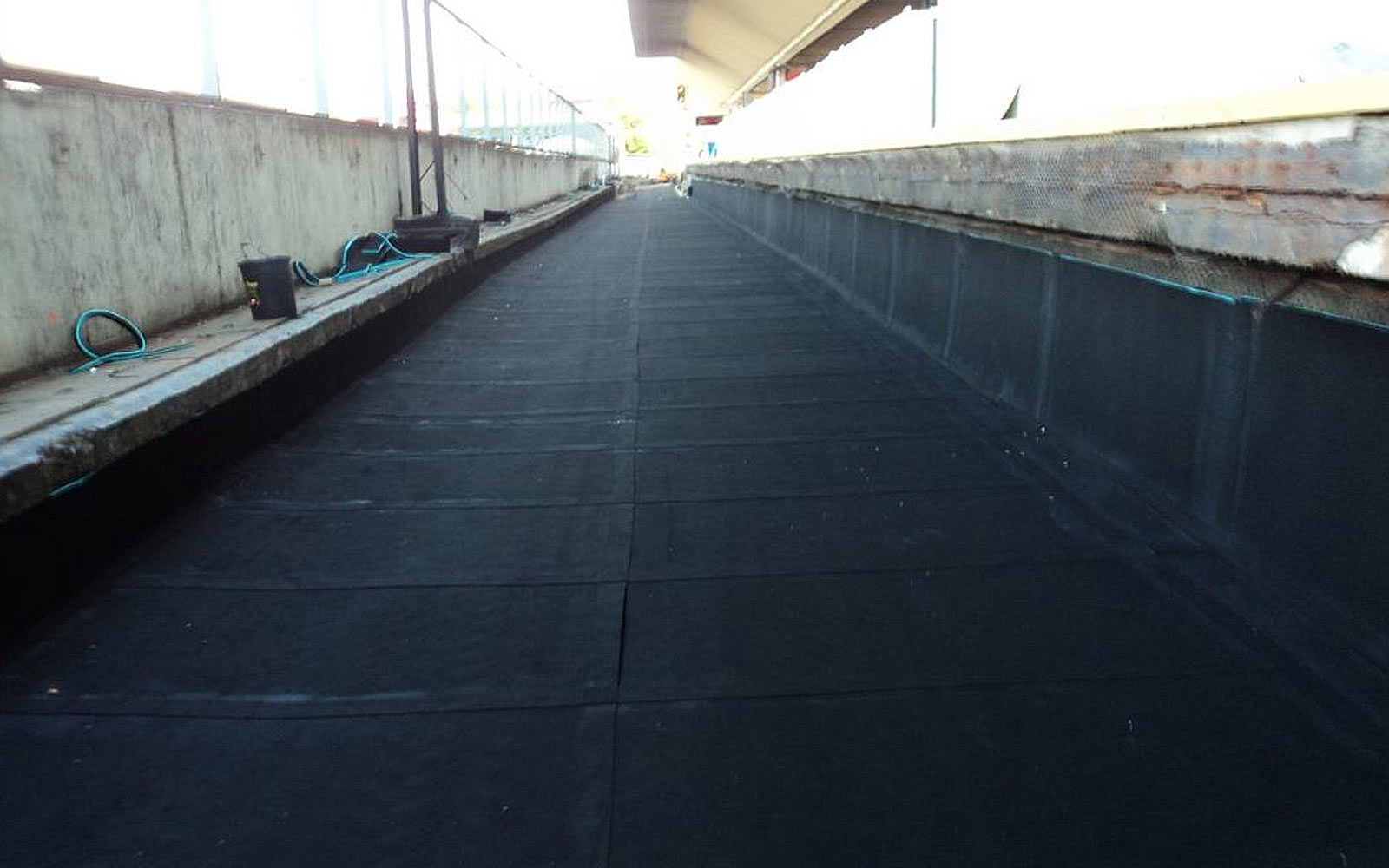

Мати віброізоляційні підбаластні SBM, укладені на бетонну основу

Залежно від використовуваних матеріалів і технологій виробництва віброізоляційних матів TINES® пропонуємо:

  • TINES® Polymat – мати, виготовлені з поліуретанового композиту
  • TINES® Rubbermat – мати, виготовлені з гумового грануляту з поліуретановим зв’язуючим.

Переваги віброізоляційних матів TINES®:

  • висока пружність і довговічність матеріалу,
  • висока втомна міцність,
  • стійкість до довготривалих динамічних навантажень,
  • високі пружні властивості,
  • високі шумо- і віброізоляційні властивості,
  • захист верхньої будови шляху від зносу шпал, рейок, баласту,
  • швидке та просте укладання,
  • стійкість до впливу води, високих температур, змінних кліматичних умов,
  • захист прилеглої до траси території від блукаючих струмів,
  • забезпечення неперервної стабільної опори,
  • можливість адаптації під конкретні вимоги клієнта.

Документи:

  • Національний технічний висновок № IK – KOT -2021/0137 редакція 2, виданий Інститутом залізничного транспорту
  • Національний сертифікат відповідності заводського виробничого контролю № 202-UWB-523, виданий акредитованим органом з сертифікації «CWB»
  • Національні сертифікати відповідності
  • Технічні паспорти

Для підготовки техніко-комерційної пропозиції просимо звертатися за адресою handlowy@tinesrail.com
