Збірні залізнично-автомобільні плити TINES® TRAM LC-L для трамвайних колій виробляються стандартних розмірів:

  • Ширина: 2,40 м; 2,20 м; 2,00 м; 1,76 м.
  • Товщина: 0,35 м або 0,40 м.
  • Довжина: 1 м (TINES® TRAM LC-L1); 1,5 м (TINES® TRAM LC-L1.5); 3 м (TINES® TRAM LC-L3); 4 м (TINES® TRAM LC-L4).

Залежно від місця укладання плит у шляху та виконуваних функцій, вони можуть вироблятися у наступних варіантах:

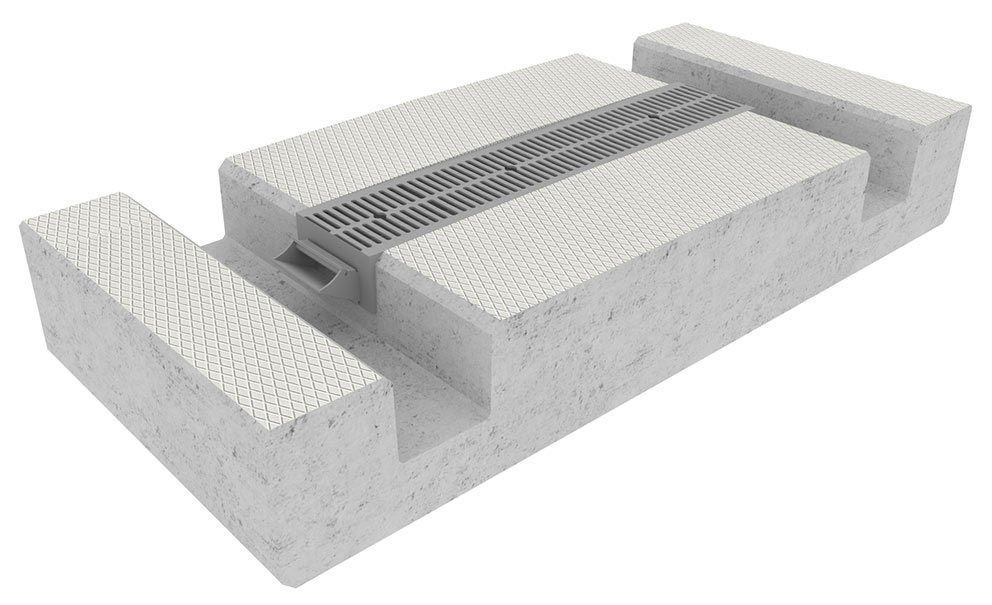

TINES® TRAM LC-LO – колійні плити – дренажні, з вбудованим водовідвідним каналом, що відводить дощову воду з рейкових жолобів та з поверхні колії в каналізаційні люки.

TINES® TRAM LC-LO – плита дренажна

TINES® TRAM LC-LO – плита дренажна

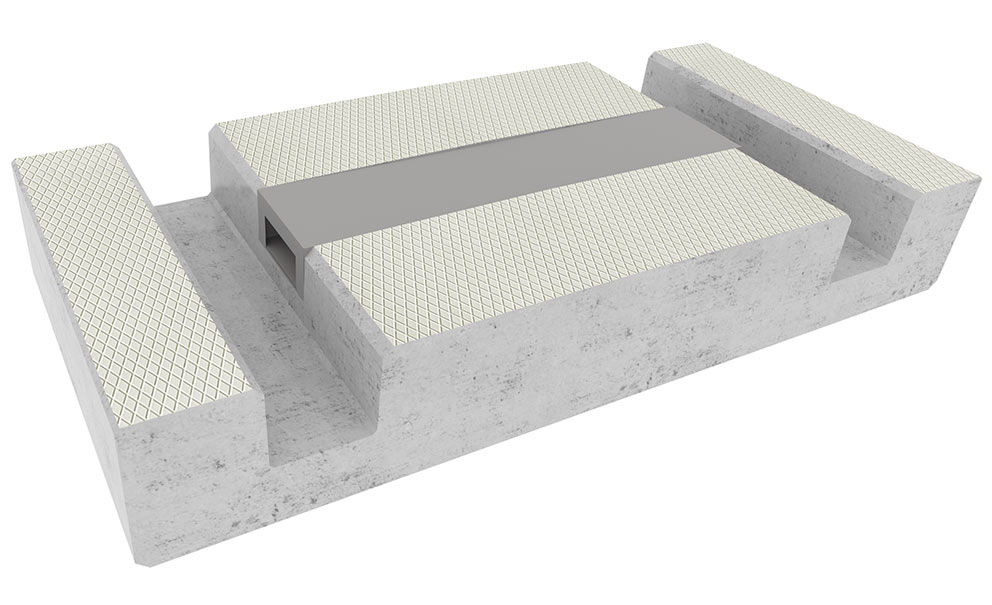

TINES® TRAM LC-LK – колійні плити – кабельні, з встановленим на етапі префабрикації кабельним лотком, що забезпечує прокладку технічних кабелів під рейками, для виконання електричних та міжколійних з’єднань.

TINES® TRAM LC-LK – плита кабельна

TINES® TRAM LC-LK – плита кабельна

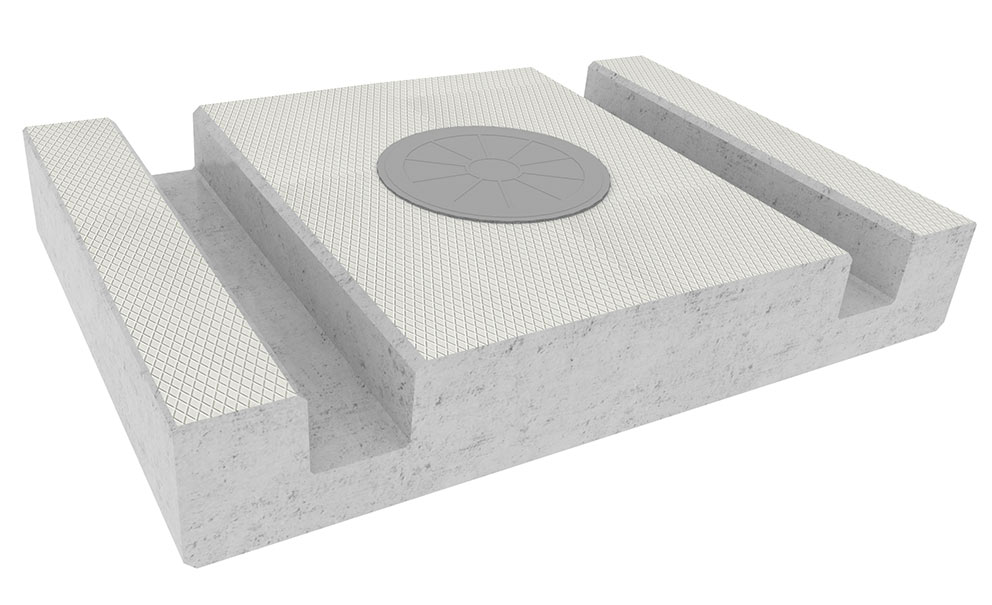

TINES® TRAM LC-LW – колійні плити – люкові, з вбудованою трубою та люком, що забезпечують доступ до каналізаційного люка на колії під плитою.

TINES® TRAM LC-LW – плита люкова

TINES® TRAM LC-LW – плита люкова

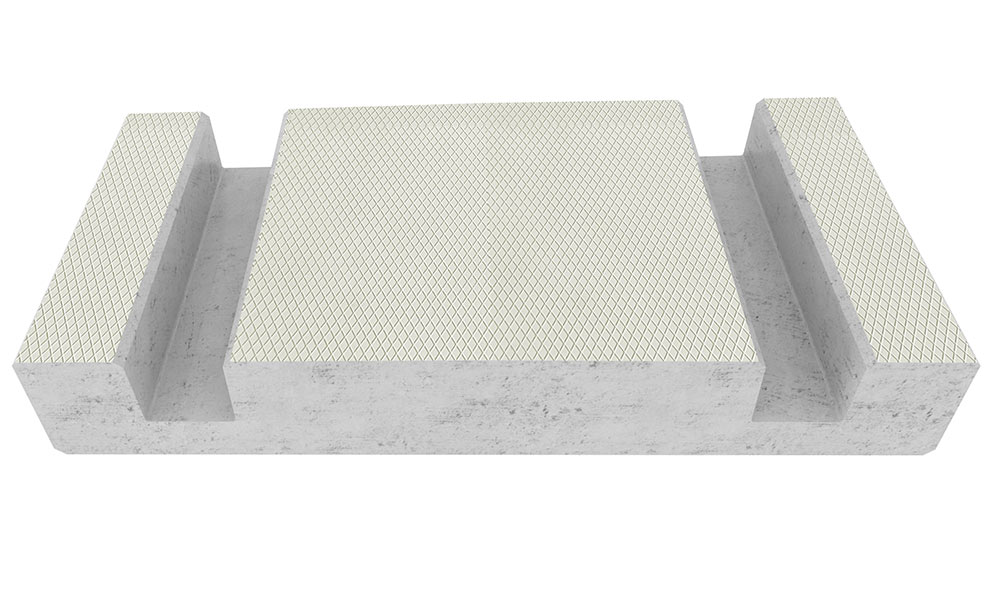

TINES® TRAM LC-LT – колійні плити трапецієподібні для установки в кривих радіусом ≤ 60 м, дозволяють зменшити зазор, що утворюється між плитами, укладеними по горизонтальній кривій малого радіуса, з зовнішньої сторони кривої. Плити трапецієподібні виробляються довжиною 1000 мм, причому залежно від радіуса кривої, довжина плити з одного боку збільшена на 40 мм або 80 мм, створюючи в плані форму рівнобедреної трапеції. Для кривих радіусом 60 м ≥ R ≥ 30 м використовуються плити трапецієподібної форми з довжиною однієї з сторін 1040 мм. Для кривих радіусом 30 м ≥ R ≥ 20 м використовуються плити трапецієподібної форми з довжиною однієї з сторін 1080 мм.

TINES® TRAM LC-LT – плита трапецієподібна

TINES® TRAM LC-LT – плита трапецієподібна

Рейкові канали в збірних плитах TINES® TRAM LC-L пристосовані для монтажу рейок з профілем 49E1 або 60R2 (Ri60N), для ширини колії: 1000 мм або 1435 мм.

Підбір розмірів плит залежить від геометричного розташування шляху і можливе виготовлення плит будь-якої довжини, адаптованої до проектних вимог, залежно від передбачуваного типу профілю рейки, форми поперечного перерізу або ширини колії.

Документи:

  • Національний технічний висновок № IK-KOT -2020/0091 редакція 4
  • Національний сертифікат відповідності заводс ького виробничого контролю № 128-UWB-081
  • Національні сертифікати відповідності
  • Технічні паспорти

Для підготовки техніко-комерційної пропозиції просимо звертатися за адресою handlowy@tinesrail.com
